拆掉重練的“套件”

2007/0202

受網友之託，修理一部300B，“死馬當活馬醫”。網友沒說得太清楚，只知道這是一個“套件”，剛聽的時候有哼聲，後來零件脫落，就擺了很久。

套件？搞不清楚是誰的套件？

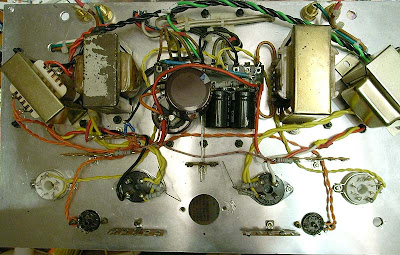

拿到機器後，把機器翻過來看，看不出來問題......

但是，仔細檢查，發現很多地方都冷焊，稍微一拉就拉了下來；還有輸入的接地順序怪怪的，干擾應該很嚴重說；甚至有已經裂開的水泥電阻！.........檢查管子，有一對6J5，一對看不出來，很像是5687，另一對當然是300B，還有一隻0C3穩壓管，這....到底是啥“套件”？

6J5 我印象中，應該是一半的6SN7，假使5687屬實，這“套件”應該就是AudioNote的Kit One，或者說是Kit One的變形。因為詳細比對，本機跟Kit One用的阻值/容值都不大一樣，還加了穩壓管給第一二級穩壓，音量也沒有放在中間.......

好吧！反正我也沒聽過Kit One，就用原廠的線路給他拆掉重練吧！

首先動槍拆掉所有放大電路的零件

這是拆下來，用不到的器官

再來把電源跟燈絲重拉，加了一個5V的變壓器給燈絲，B+用兩個電容串連。

管子的位置對調，讓輸入一級一級的順序合理化

B+部份的特寫

B1+跟B2+，用原來電容和一個Nichicon電容

燈絲部份，藍色電阻是用來給燈絲高壓偏壓之用

完成了

基本上就是回到Kit One的電路架構，除了高壓還是沿用原機的整流子之外，其他部份的數值盡量一模一樣。台製的5W金屬氧化膜電阻其實非常好用，聲音也不會差，所以大量用上去。多開了兩個洞，把RCA端子移到前方，靠近輸入端的6J5，還有音量也移到中間來，減少訊號的旅行距離。

B+就用兩棵NCC 560uF/280V串連

放大部分的近照，大部分用0.5W的金屬膜電阻跟一些聲音不錯的零件

近照二，一二級間用MPT0.47/630V並原機的俄製0.015uF電容，二三級中間用原機的俄製0.1u//0.1u//0.015uF

300B的陰極電阻是第一代的750R，並上德國Frolyt的220uF電容

上電測試，工作點還算接近原機的數值，略高一點點。因為機器塞滿了鐵芯元件，哼聲真的難以避免，已經盡量降到最低了。除非整個重來.......

Kit One試聽的感覺蠻棒的，整個動態都很好，音場也寬，聲音細緻但是不會慢或是拖，空氣感佳，擦弦的音色很漂亮......有空我也來作一台喔！
