從豬腳兄那裡，拿了一片梭哈耳擴的PCB，熊熊就把他給裝起來.....
梭哈--->SOHA--->Stoopid Opamp Headphone Amp

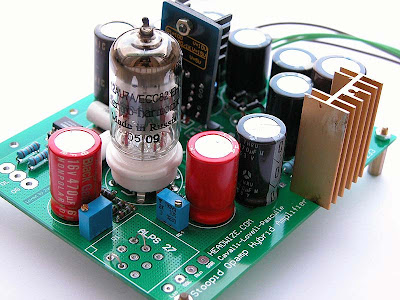

完成的主板

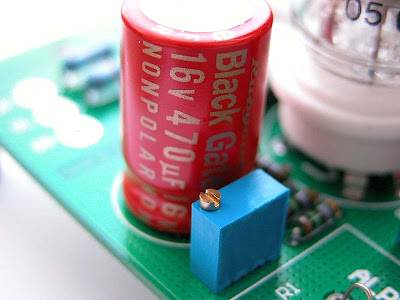

陰極旁路電容用BlackGate NP

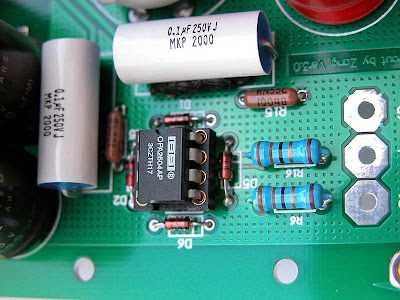

雙OP暫時把OPA2604放上去，等到裝箱後再來試不同的OP。交連的MKP2000看起來非常可口......

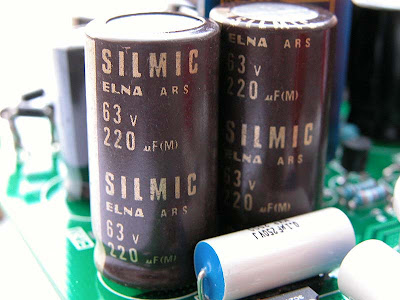

IC穩壓輸出的電容，Elna Silmic

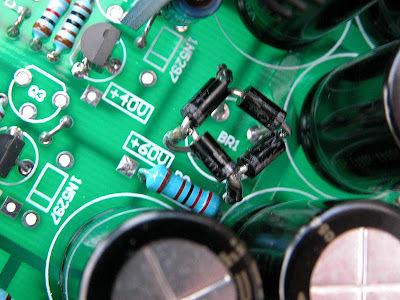

橋式整流改用HER105來搭棚；恆流源為LND150高壓MOSFET（depletion）
另一個橋式搭棚，Nichicon KZ 100u/100V跟ROE EKS 1000u/35V

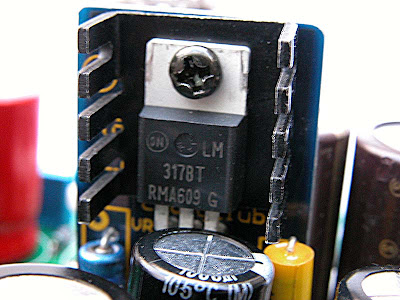

這塊小板子可以把LM317裝在7812的腳位上
PCB空間不足，只好把LM337這塊轉接板藏在底下。小的金屬膜電容用來作OP正負電源的decouple；橘色的MPP是高壓的decouple。下方的電解電容並在R11上。
不過還沒聽啦，只把偏壓調整了一下。要等到箱子準備好了，才能把級進音量跟PCB連接好，才能試聽。換管子跟換OP大概是可以玩的方向啦！
前兩天終於拿到機箱了，就趕快趁空閒把他裝起來囉！
這當然是蔡董的不鏽鋼機箱，PCB孔位都開好了，免diy開洞的感覺不錯。輸出給前級的機內線還沒裝。原來應該裝在真空管底下的LED，我把他裝在靠近頂板通風口的位置，是因為一來小弟的管座不是中空的，再者面板沒有LED孔位，藉由通風口透出藍光來顯示電源通電。
這個屏蔽變壓器是17-0-17V@600mA，100V/110V/200V/220V通吃，零組件雜貨舖的，用在這裡剛剛好啦！一個才250，讚！
原來打算用阿仁的級進音量，但是疏忽掉音量與PCB間的距離，所以會卡到板子上的零件.....笨.....就改用普通VR但是用分流式。那個耳機插孔是仿Neutrik的中國貨，很久以前在EZ團購的。

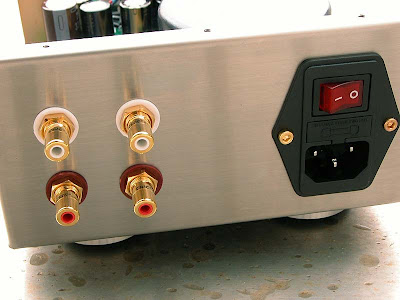

RCA插座是CMC的，iwdiy有售；有名的三合一開關........

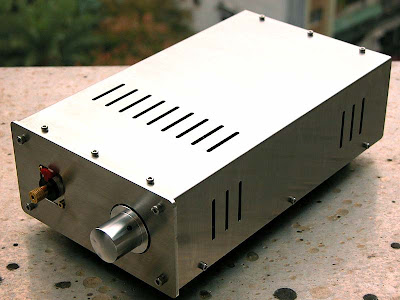

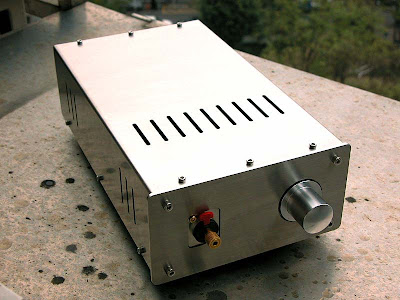

組合完成，很不錯
前面板跟DZ的鋁旋鈕
剛剛所謂的分流式音量（右上角）：
目前就先插著老MAZDA的12AU7跟discrete雙OP先聽，把零件RUN開再說囉～～
