之前也入手了一片HDCD-10,最近才有點小空檔玩一下.....
原來的聲音也已經不錯,但是質感還沒有到一個等級的感覺,而且強調人聲太多,或許是長處,也或許是短處......
總之到手的玩意,不給它手術一下,是沒法子繼續聽下去的......
參照站長,版主,以及毛毛蟲幾位的意見,決定有以下的手術途徑:
一定要動的---->
1. 數位類比分開供電
2. 整理一下7809/7909/7805輸出入的電容容值
3. 換上soft recovery 高速整流
4. CS8412/PMD100反交連電容的材質
5. 所有78LXX / 79LXX / 78XX / 79XX 的洩放電阻全部拆掉
6. 同軸輸入要跳過74HC04,直通8412
不一定要動的---->
1. PCM1702旁邊的電容換成大一點的容值
2. 調整LPF的高頻響應
所以,這是目前修改的部份。雙面貫孔PCB真的很不好拆呀~~(非專業人士的囈語)
聲音質感出來了!至少加20萬元的質感.......我來亂的
不過整體真的平衡不少,音場也比較有拉出來,不過中頻的味道稀薄了一點.....是好是壞還未定.......
之後再看看還有啥麼要小調整的。
鳥瞰,黃圈的是應該要改的;粉紅圈則是可以不改
變壓器要有兩組次級:18-0-18給類比,12-0-12給數位
按圖切斷銅箔,以準備數位/類比分開供電
D1-D4改成soft recovery快速二極體BYV26E,並拆掉C1/C4-C6
原來的C2/C3 470μF拆掉,改成NCC KMG 2200μF/25V
12-0/12-0 用BYV26E來搭棚整流
整流後的濾波是兩個Panasonic FM 2700μF/25V
C12/C27是7809/7909的小電容,可換成0.1-0.47μF,這裡是0.33的
把C62拆下,移到現在這裡;C62裝上1500μF的固態電容,再把拆下的0.1μF/63V裝上
NCC PSC 1500μF/6.3V固態電容,一般來說用OS-con也可以,或是panasonic FM
CS8412旁邊的C49/C95拆掉,換成綠WIMA0.01μF MKP

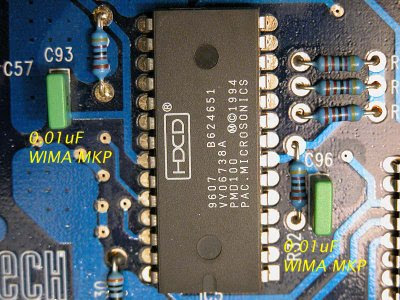

PMD100旁邊的C93/C96拆掉,換成綠WIMA0.01μF MKP
並在綠WIMA0.01μF MKP背後的100μF/16V固態電容,要注意極性

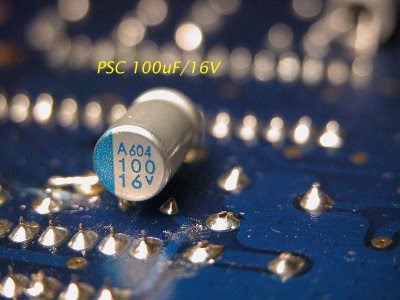

NCC的PSA 100μF/16V固態電容,這裡有人用OS-con / 鉭質 / panasonic ....都有

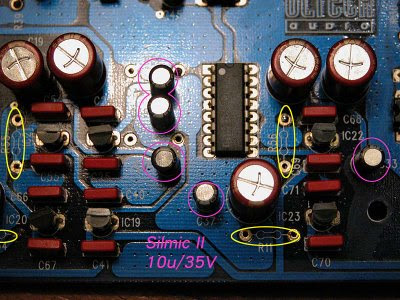

PCM1702旁邊的黃圈裡的一些電阻要拆掉;粉紅圈裡的3.3μF的可以考慮換成10μF
PCM1702旁要拆掉的電阻是R11/33/51/52/53/54/55/56
可以換成同廠牌ELNA的Silmic II

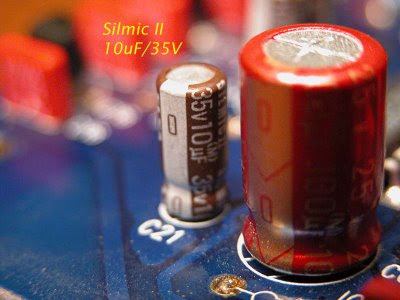

Silmic II 10μF/35V的大小剛好
OP旁邊要拆掉的電阻
要拆的電阻包括R13/14/15/16/17/18/19/31
並在R40/R47後面的6.8K電阻,調整高頻響應
2008年12月26日 星期五
2008年12月14日 星期日
番薯寶寶報效國家前的最後一個作品--MPA01/初試EPLUS60
原始的討論在音樂大廳
裸機安裝OK的樣子,輸出直流在3mv以內,偏流大致先調到50mA,俟機箱確定後再調一次。
主板,晶體都要鎖在機箱上
最傷眼的SMD穩壓,焊得很醜
DC-servo部份,先用OPA604擋一下
電壓放大,電流鏡還是有稍微配對過,補償電容100pF已經先焊了,有空來改33p
IRF9610
濾波都用silmics
測試以及調偏流
其間兩個聲道的正電壓,都一直有問題,此時輸出晶體都還沒焊上去,以為是板子哪裡標錯了,還打擾了雷恩佛跟寶寶一兩天,結果.....!
兩個全新的未配對IRF610都是壞的!
只能算我運氣背........還好零件箱還有剩610......
不過更慘的是........
......這裝箱的工作拖了兩年!!!
Eplus60是蠻好的機箱,夠深,裝的下很多東西.....
終於找到了一個好用途~
總之裝好了,燒一燒再說.....
全黑的,還滿給它褲的
旋鈕好像是yu-studio的
自己開孔就像狗啃的
內部空照,雙變壓器+整流濾波
ROE 4700μF/40V + UCC 舊版 0.47μF
主版上都自己帶穩壓
穩壓加上伺服
放大部分
IRF610/9610鎖在機箱上
整個板子工作的狀態
目前把偏流大膽的調到100mA,整個機箱溫溫的,MOSFET也不會很燙。此舉非常值得,因為整個聲音的質感又上了一層樓,華麗但又不失穩重,層次很豐富,有膽機的架式,但又不會滋吱吱跟哼哼哼。至於那100pF改33pF,以現在的聽感來說是不用改了,整體的速度跟高頻細緻度都相當好!
贊啦!
裸機安裝OK的樣子,輸出直流在3mv以內,偏流大致先調到50mA,俟機箱確定後再調一次。
主板,晶體都要鎖在機箱上
最傷眼的SMD穩壓,焊得很醜
DC-servo部份,先用OPA604擋一下
電壓放大,電流鏡還是有稍微配對過,補償電容100pF已經先焊了,有空來改33p
IRF9610
濾波都用silmics
測試以及調偏流
其間兩個聲道的正電壓,都一直有問題,此時輸出晶體都還沒焊上去,以為是板子哪裡標錯了,還打擾了雷恩佛跟寶寶一兩天,結果.....!
兩個全新的未配對IRF610都是壞的!
只能算我運氣背........還好零件箱還有剩610......
不過更慘的是........
......這裝箱的工作拖了兩年!!!
Eplus60是蠻好的機箱,夠深,裝的下很多東西.....
終於找到了一個好用途~
總之裝好了,燒一燒再說.....
全黑的,還滿給它褲的
旋鈕好像是yu-studio的
自己開孔就像狗啃的
內部空照,雙變壓器+整流濾波
ROE 4700μF/40V + UCC 舊版 0.47μF
主版上都自己帶穩壓
穩壓加上伺服
放大部分
IRF610/9610鎖在機箱上
整個板子工作的狀態
目前把偏流大膽的調到100mA,整個機箱溫溫的,MOSFET也不會很燙。此舉非常值得,因為整個聲音的質感又上了一層樓,華麗但又不失穩重,層次很豐富,有膽機的架式,但又不會滋吱吱跟哼哼哼。至於那100pF改33pF,以現在的聽感來說是不用改了,整體的速度跟高頻細緻度都相當好!
贊啦!
