聖誕禮物：意料中與意外

去吃個飯回來，就收到聖誕老人發給我的禮物....

上面這一箱是跟美國定的零件，恰巧今天收到，只能說我是乖小孩～
拆禮物喔！

就一些RTX電容，金殼電阻，TX電阻，75 Ohm RCA，還有Cardas與Wonder的含鉛錫....
開心～

第二箱呢？我完全不知道是甚麼.....

Starbucks的聖誕特調咖啡耶！呀嗶！這是我要資源回收某個小套件，本想說換一杯美式咖啡就好，沒想到是一包咖啡豆！只能說我真的是乖小孩～

聖誕快樂！

後記，晚上跟朋友碰面，又拿到一個禮物：

我真的是好小孩！



AK4399手牽手DAC

這部DAC是受到DIYSONG的Best99的發文蠱惑，才敗下去的。當然AK4399本身的規格就很好，32bit，可接收192KHz DSD，加上一個AK4113的192K數位接收，如果再配合像是XMOS之類的ASIO USB轉換，就是一個相當現代的位元流DAC了。而且這是單雙聲道的，一個聲道用一個AK4399。

查了一下看到淘寶有在賣這片板子跟成品機，以我愛搞的程度，當然是買套件嚕～～不過對於中國賣家一魚兩吃而又不想花時間搞好套件的心態，實在令人搖頭。首先我拿到包裹的時候，習慣是先檢查零件有沒有缺，可是呢，包裹裡面連零件表都沒有，更不用說電路圖了。然後背板全空沒印字（還好有開孔）；機箱底板沒開孔。他的拍賣網頁上雖然有元件列表，但是很多也對不上。發旺旺短訊去詢問，他們家有好多個窗口，其中一個還ㄉㄧㄤ我，真是搞不清楚.....

後來連絡到老闆本人，二話不說馬上發電路圖給我，也把缺件補了給我（但是套件不含OPamp有點詭異）。不過依然是缺MCU的電路，還有排線/插座的連接圖.......

那就靠自己吧，還好Best99大很熱心，回答了小弟這些疑問，感激不盡。

總之就先備料.....

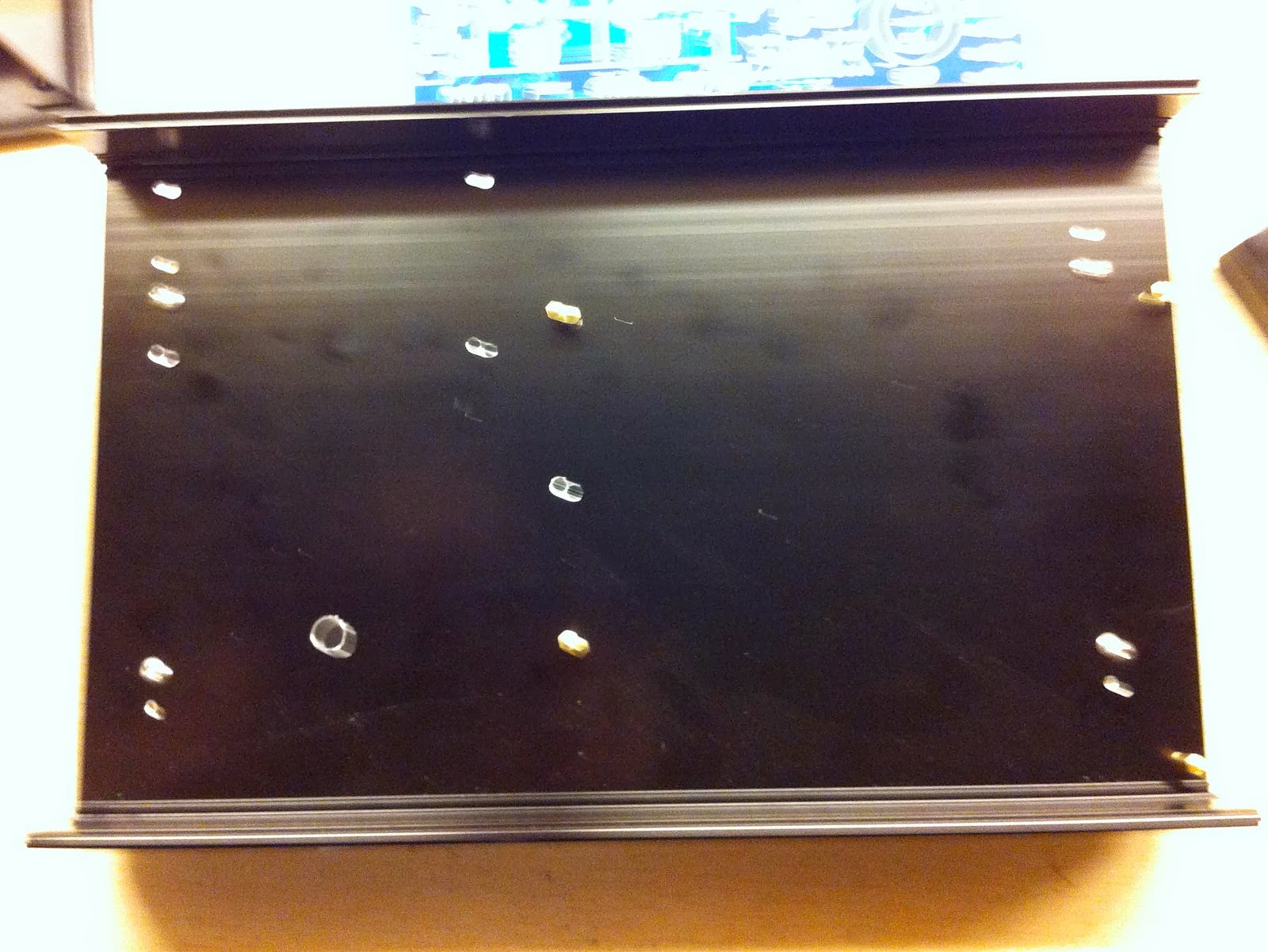

鑽孔.....希望够準.....對了一下還算過的去....

不知道幹嘛要這樣處理寄出來的AK4399，我超討厭膠帶的。

焊SMD然後再備料.....

洗乾淨焊油.....Diyer要記得量一下所有接腳是否跟銅箔導通。

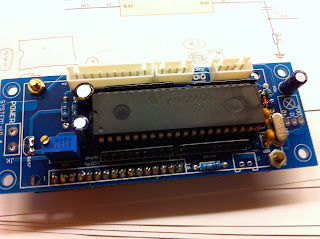

按照99大的圖片，把按鍵板，MCU板連同LCD都焊好.....兩塊版中間的銅柱也得翻庫存.....

插上IC.....

再來把主板上Through Hole的零件都焊好。根據自己主觀的印象，在零件上做了一些調整；眼睛又剛好瞄到以前做的一組UCC GUMR穩壓，於是就捨棄板上的LM317/337不用，直接從板上拉線到穩壓模組去。

組好了，就先在工作台上測試。輸出有幾個mV，勉強可以接受。確定兩邊都發聲，就可以接到音響上面了.....這之前先來幾張沙龍照吧～

正面45度側臉，機身蠻苗條的。

上方接近鳥瞰。

背面，就說沒印字了....

D/A的部份，用了一些Polymer電容，OSCON，Panasonic FM，還有原配的金色ROE給類比供電用。

輸入用ITW的0.1uF PS電容，材質是跟RT的一樣，但是便宜很多，也要感謝99兄的推薦。

7805的部份改用WF兄推薦的TL780-05，好聲可期。

整流子就用原配的SB560，Schottky二極體，快速。

整流濾波，把好久以前跟水果兄買的ROE 6800uF拿來配配看，大小剛好而且高度也不會太高。這東西若是不用，大概也找不到機會用了，趕快，讓此機充滿ROE金色光輝吧！

然後，這次我也一起買了XMOS的模組，一樣它網頁上還是說不清楚，只能自己看圖說來確定怎麼接。+5V電源的部份，我把從電腦過來的5V斷路，從TL780直接拉一條線到模組的插pin。

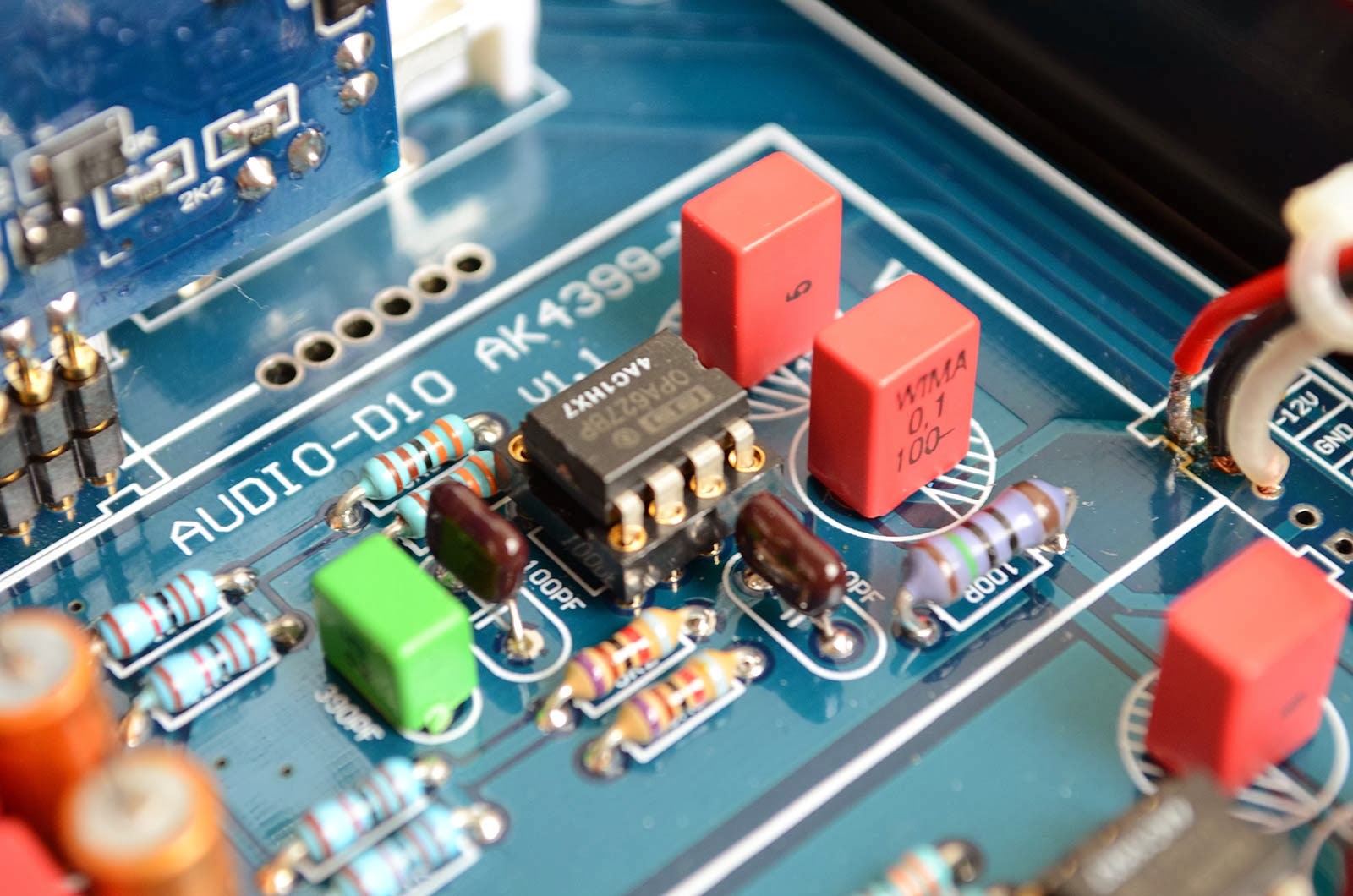

LPF的部份大多用原配零件，我把390pF換成了330pF，是在做了TINA-TI模擬之後的小修正。輸出電阻把一個以前買的Shinkoh鉭質電阻給用了上去，記憶中是比較甜一點。OP還沒測試，但是用OPA627BP都有一定水準。

腳座是以前跟廈門街小郭買的前級腳座，當然，這些孔也都要自己開。

沙龍結束，上系統試聽。嗯…我的Shiga-Plastic有點問題，所以改回用藍光機播放。一開機，聲音就相當有水準，還在run，場面還不夠開不夠寬鬆，但是整體很細緻，能量感相當好，平衡度很不錯，解析佳但是不會硬。

而且XMOS的模組，比起我原來用的CM6631要好，聽Glenn Gould彈巴哈 English Suite真是天籟。

抵買啦！但是沒有詳細資料的套件，真是惱人......

SP-10 幫忙檢修

網友說他有一部華毅的SP-10，左右聲道不一樣大小聲，並且有點哼聲，知道我做過這部機器，便連絡我檢修看看。

拿到機器之後，打開上蓋看看，發現裡面有兩個電阻不見去，還有一些電阻的阻值不對。接上示波器，嗯，的確有點問題。

輸入接地，音量旋到最小時，有一個120Hz的小波～～～

接上訊號產生器，音量開最大，兩聲道的音量的確一大一小～～

電阻缺少的部份，我徵詢過主人，確定不是為了調音之用，就去唐竹買了Dale的5W跟CPF2電阻。缺的是回授電阻，難怪聲音一大一小。把這些電阻給補了換了上去，再開機，先量工作點，發現天差地遠，於是又再仔細觀察，發現一個屏極電阻只用0.5W的AB電阻撐著；再者就是畫板者把箝位晶體誤弄成恆流源，等於白白多拉了幾個mA給陰極電阻，難怪電壓過高。於是屏極電阻換成3W的MF，P-JFET直接捨去不用。

再度開機測試，嗯，工作點大致還可以，不過第一級子穩壓的輸出電壓，應該是293V，卻變成只有286V，量了一下，發現OP的input電壓不對，又拆起來看。對地電阻用了AB，有可能變質，就換成0.5W MF，再上電還是一樣。換OP，也不成。量了兩個高壓晶體的Vbe，都很正確。用電表AC檔量了一下，正常工作那邊的輸出AC只有0.02mV，不正常這邊的是1.2mV，相對於主穩壓輸出的1.9mV等於是沒什麼作用。Hi-Rel電容也拆起來看看，也不行。只剩下1N914二極體了，搞半天量來量去，哈哈，有一個有問題好像被擊穿了。換上一個1N4148，再上電，OK了！

紅框就是有換零件的部份：

再接上示波器，Ta-ta！120Hz消失了，只剩殘留雜訊。

兩聲道的1KHz訊號，上左下右。

疊合在一起。Perfect。

再來看一下1KHz方波。

最大輸出P-P可以到.....200V，超強

最大輸出時的方波也還不錯，而且我的探針已經撥到10X還能有這樣的波形，很強。

可以交差了！

LCR 真空管唱頭放大 Pt.2

接著上次的試裝版，接著就是要如何整合在一塊板子上。

這樣疊屋架床超累的.....

也懶得洗板子，又沒有合用的機箱，所以，就用玻纖板打洞囉～

但首先，先要把電路圖畫出來參考一下。

這個有在TINA-TI上面跑過，當然前端要加一個反RIAA網路。然後因為我不會設定軟體資料庫裡的變壓器參數，所以跑的時候，我把第一級直接給拿掉了。10Hz--100KHz誤差在0.2dB以內，不過加上級間之後應該沒這回美事了。

所以根據電路，就七手八腳地在PS上面組了一個這個圖：

貼在玻纖板上，就鑽鑽鑽....

把銅扣打上去之後，按照圖示施工，結果還挺漂亮的～

真空管座是CMC style的TFT與陶瓷管座，用那種可以鎖管罩的固定座來固定。LRC網路中，串聯或並聯的電阻，後來都已經換上單一電阻了。LED是把原來疊屋架床組的拆過來用。加上散熱片的都是Caddock TO220功率電阻。

至於等化網路裡的L1/L2，我打算把它裝在一個盒子裡，所以就給他剪腳，找到適當的塑膠盒，放進去剛剛好。

在固定之前，我用銅片以及鎳鋼片（都是薄的）將所有電感都包了起來，加一點點Epoxy固定。外面應該也要包鎳鋼片permalloy，但是還沒。

電源部份，我先用之前收的6C19 IC穩壓供應250V高壓，還有幾個317/337的組合供應燈絲。測過工作點大致OK之後，這樣先接到系統上（反正有交聯電容輸出，不會燒前級），試聽。音色當然沒問題，但是左聲道還是跟先前一樣，有一個比較大的滋哼聲，右邊也有但是小很多。

拿回示波器前，測量穩壓輸出跟電路輸出，都發現有一個60Hz的，有犄角的波形，懷疑是穩壓輸出的能力不足所造成的。於是又翻出前陣子買的Salas並聯穩壓板，湊足零件，裝了起來。單獨裝上負載電阻測試，表現很優秀，穩壓輸出沒有任何漣波跟震盪。燈絲穩壓也用洞洞板搭了三組穩流，分別給EC8010，E88CC以及5687，也把高壓的LCLC裝在上面，同時分壓出115V，來墊高5687的燈絲電位。

一樣迫不及待地裝上系統，開聲....現在都暫時沒辦法管音色了（雖然真的很好），左聲道的哼聲依舊：線對調沒有用（跟著有問題的一邊跑），管子對調沒有用，換管子沒有用；換另一部唱頭放大就沒有哼聲.....只好再拿回工作台上。

再度接上示波器，還是一樣的波形（輸入短路到地，兩聲道交聯電容輸出，10mV/2ms div，6922用荷蘭管））：

那問題到底出在哪裡呢？地線應該夠粗阿，2mm的單芯線兩聲道共用。把5687拔起，測E88CC的輸入，一樣有小的波；EC8010拔起，輸出端依舊有波。是不是防震盪電阻Grid Stopper離管座太遠呢？改直焊管腳～無效。高壓電容是不是老化了漏電呢？改NOS全新的～無效。級間變壓器對調～無效。第一級的B+的引線太長干擾嗎？縮短並改成兩聲道分開～無效。剩下還沒改的，就是LED，燈絲引線（有點細），電感模組包鎳鋼片......

電感模組包Permalloy之後再測試，主頻率依然不變，但是只要鎳鋼外表有接地，高頻的鈴振就會消失了，所以還是要加。

繼續....燈絲線加粗，無效～。高壓單獨換一個更大的變壓器～無效。把E88CC左聲道的LED換成301R電阻，更糟。剛剛把E88CC的LED直接接到管腳，四個LED都並上0.1uF，無效～。有點奇怪的是，我先用二手的荷蘭E88CC，左雜訊震幅大約30mV，但是工作點會跑掉（老管屏流變小），所以我換上NOS的蘇聯管，結果雜訊震幅升高到快100mV（但工作點正確）。燈絲都是DC，電表量不出任何AC雜訊。電感模組兩邊對調，雜訊沒跟著跑，無效～。

我把DC的線加長，把變壓器移到一公尺外，低頻的震蕩降低了，取代之是高頻約400kHz的小震蕩.....反過來，把變壓器次級的線加長，喔？結果有變化了，60Hz的干擾已經降到最低，spike也減少了，只剩120Hz跟副頻。（10mV/2ms div，6922用蘇聯管）

可能跟電感模組有關，因為移動它的位置，其中的副頻會改變振幅。

應該還是跟走線與Layout有關吧，還要慢慢查。

目前的Layout是長這樣的：

剛剛把第一級EC8010拔起，級間拆掉，得到這樣的波形：

然後我把E88CC的輸入端用鱷魚夾接地，得到這樣：

可以看到120Hz的諧波都消失了，表示問題出在第一級跟LCR，嗯.......第二級跟第三級會有670KHz左右的震盪。

懷疑CNC style管座的管腳焊線之後過於接近，並且重整燈絲，讓燈絲地就近接同一級的地，所以兩邊EC8010換成中國製管座。結果又無效。


把電感模組拆開，裡面包的銅箔也給它拉條線接個地，還是無效。

目前板子的走線：

剛剛測試過程中，移動了一下電源濾波電感，有很大的影響......

我忘記Choke in的電感是攜帶大量漣波的，當然會有無敵大的電磁場干擾，所以我把它移到跟變壓器一樣遠，哼聲又減小了非常多。
也把級間變壓器的線做了隔離，結果沒有什麼作用。

把第一級的地（EC8010與47uF反交聯電容下地處）斷開，直接一條線拉到板子上接電源地之處，沒有效果。

反反覆覆已經試得有點膩了，決定再拿去系統上面聽聽看。結果比之前好太多了，轉到12點鐘方向才在喇吧附近聽得到一點點哼聲。這部phono的gain應該有47dB左右，音樂播放時，音量轉不到10點，當然哼聲也完全聽不到。耶耶。

當然有空還會繼續試試看把哼聲再降低一點點，不過下一步應該要來看看頻響了。
