Audio Research VT60SE

2007/0526

Audio Research VT60SE 克隆，終於算完工了.......

這可是個誘人的project，最先是從HiEnd-DIY買到這個板子跟電源變壓器，後來因故將它們出清。後來有機會又取得了PCB。這版PCB是噴錫的，跟HiEnd-DIY的鍍金PCB不同，但電路跟Layout都是一樣的。

最後又輾轉尋得機箱跟電源變壓器/OPT（都是臥式的），好不容易才把它給組好。

因為一顆MUR4100焊反，給我燒了6個RS的保險絲......燒錢啊.......哈哈哈.....

完成了，真是覺得很過癮，燒了一大筆錢，不知是在發瘋還是虐待自己。ERO MK8 2W的電阻一顆就要110.-，算算看這樣就多少錢了.......

只是單純希望它能接近ARC原來的聲音。

最後感謝Getpointlee以及談秋水兩位前輩，還有RUSS兄的協助。

全PCB圖（濾波電容/高壓晶體）未焊，圖中有一個MUR4100焊錯方向。

使用原廠ERO電阻，斷貨的以PRP電阻替代

大量使用UCC的MKP2000電容

交連都加上SPP 0.01uF小電容

給負偏壓用的470uF/100V電容，孔洞可能有點小，要將電容接腳刮一刮才塞的進去

燈絲穩壓用電容2200uF/325V，接腳也要刮細一點

穩壓用誤差放大OP176

WIMA MKP10電容以及LM329BZ電壓參考

當作第二級陰極穩流的高壓FET

AB電阻接至OPT的UL，Mills 0.5R作為current sensing

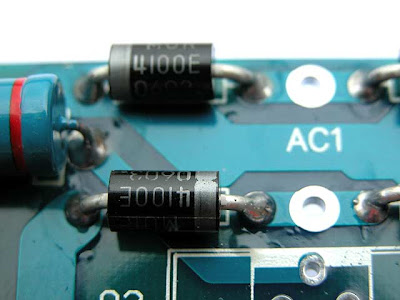

高壓用MUR4100高速整流

MUR4100背後並上470pF高壓電容

柵負壓整流用MUR120，並上3900pF philips KP

背面還要焊上回授電阻跟補償電容

機箱/變壓器/電路板合照，網罩跟前面板還沒加上去。空下來的濾波電容位置應該是留給UCC fastpower 33μF的......（已經加上去了，如虎添翼啊....哇哈哈.......）

高壓電容用BHC 470μF/430V，480V下可承受至少1分鐘；旁邊的電阻是管迷的5W電阻，拿來當洩放電阻很棒！

頭頂上印著【6550】

俄羅斯復刻的Tung-Sol 6550，很漂釀....

燒機試音中.......

用前蘇聯OTK的6H23-EB替代6922

6H23跟6550合照

蘇聯製的Tung-Sol 6550特寫

聲音很正點啦！大開大闔......
