前言
小天使後級是音響技術上的一個概念性後級，主要是為了探討偏流與A類的微妙關係，而DZ把它做成了電路板，分送眾網友，小弟有幸也拿到兩片雙聲道，只不過一 直放在抽屜裡，還不知道要怎麼玩它。一年前左右，我看到其他人的小天使裝機報告，端詳著線路圖，忽然靈機一動，嗯，拿這個線路來當前級應該相當不錯喔！於 是拿筆跟計算機算了一下更改後的零件值，備了料，把它給焊了起來。加個穩壓，裝在紙箱裡直接接上機器聽，還不錯喔！但是沒有多的箱子，就把它收了起 來。…….
直到最近一陣子，晚上比較有空，就找了一個箱子裝箱。完成後聽起來還蠻有一回事的，值得推薦一下。
線路
線路圖如下：
其中更動的地方，包括R4，R8，R9，Ra，Rb，R6，R7，VR；Cx，C1；音量接在輸出端；輸出晶體改成MJE243/253。原來我的圖不是如此，R9是1K，Cx，C1沒接，音量在輸入端，後來改成了如上的電路圖。Why？
裝機
全機空照圖，用Destiny MD88 的箱子，面板還可以看。
主放大線路，雙差動晶體用電表配對並且用三秒膠黏起來；回授電阻是Vishay的（圖中黑色方形的那一顆）；旁邊兩個100μ是Frako的。
穩壓是UCC的迷你穩壓，可以輸出+-33.6V，好東西。
整個電源部份。變壓器很大顆，足瓦1W……
這個機箱的選擇模組不錯，有附一塊板子，可以透過LED顯示所選擇的檔位。

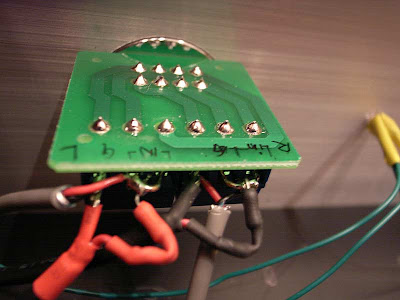

分流式的音量模組，音量是DZ的，包在熱縮套內的電阻用Draloric SM。
照著原本的線路，把機器裝了起來，先用小耳擴試聽，沒啥問題。接到系統上之後，卻發現跟著音量調整，輸入端有直流，輸出端也有！只好乖乖把C1裝上去，如此 先解決了輸出直流的問題。有哼聲，透過接地重整解決了大部分。再接上後級，奇怪～輸入端還是有直流？而且在音量靠近地電位時，這個情形非常嚴重，不但有 0.3mV左右的直流產生於輸入，而且還會有很大的嘶聲以及高頻調變聲，同時輸出晶體偏流會跟著攀升。一開始以為是音量鈕故障，但是當我用線直接短路輸入 端，一樣有相同的現象。感覺像是某種震盪～～又乖乖的把Cx裝上。高頻調變聲少了非常多，可是其他的現象還是存在，傷腦筋。此時無計可施，稍微歸納了一 下：in跟GND短路時，會有怪現象；那怎麼調整音量，又不短路呢？加個Buffer嗎？挺麻煩的。那索性把音量給裝到輸出吧！又動手弄了一陣，再度插上小耳擴，Ok，就接上系統。哈哈！解決了！不再有直流跑出來了！
Run了一天，發現音量還是太大，同時LED有一顆不亮，就把它再拆開，R9提高到2K49，把全機的增益降低一點，才算大致完成。
聽感
聆聽是很個人的，甲駁乙辯，沒完沒了。但是這個前級呈現了很鮮活的一面，感覺很靈巧的聲音，空氣感還相當不錯，低頻也有一定的說服力，值得各位把手上沈睡的小天使電路板，拿來乾坤逆轉，後級變前級喔。
