IRIS DELUXE

2006/0517
將圖整理一下，貼上來。

小弟的也發聲了
還在等UCC的電容，但是先將Arco的跟siemens的插上去聽。有貫孔真好......

全貌

C32/C32按照裝機達人的建議，改成1000uF/25V改機剩下的Elna電容。

原來串連的C9-C12改成各一顆1000uF/100V的BC118臥式電容

LM1084輸出電容加大成4700uF/16V，高壓電容C29/30/39/40改成Rubycon 120uF/400V

DC-Servo先試用超低offset的LF411，旁路電容是Elna Silmic II 47uF/50V，兩顆0.1u換成一個0.39uF


TKD音量有點怪怪的，一轉都變得很大聲......改用Bourn 10K導電塑膠音量。


1W的Resista（ERO）電阻，用在R7/8/11/12/19/21/23-26，增加一些headroom。


grid-stop電阻用AB碳精，增加一點點草莓味......




肯定是silmic II

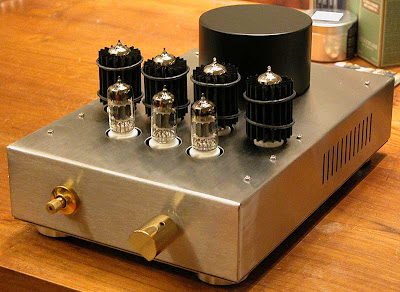

加上散熱套的英姿



電源部份

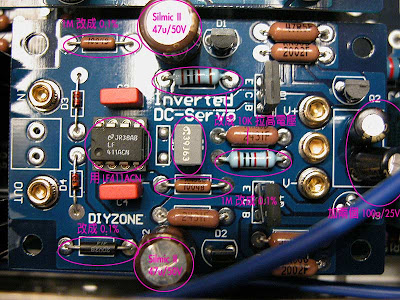

伺服


保護器


改成IRF9610


換成某管子聽聽看



UCC革新版，兩級之間交連；SPP（照片看不到）給WCF交連

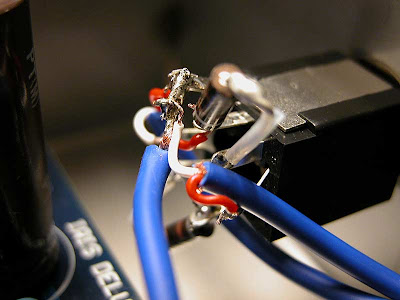

耳機插座，前級輸出用兩顆碳精電阻緩衝

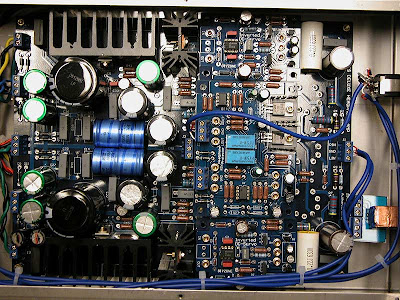

全體完成圖，懶得換線了

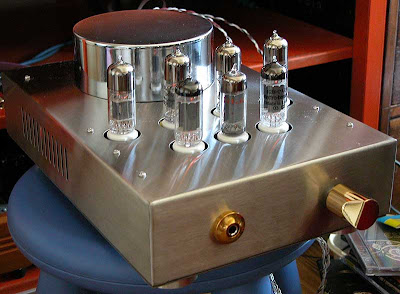

用另一個“長屏”管聲音比較透亮，只不過會有麥克風效應.......如果你敲機器，會有鏗鏗鏗的聲音......

後來對保護器有一點小修改，主要是將relay跟op輸出間串一顆電阻，讓兩者都在更正常的工作狀態；下地電容改成1uF；317/337輸出電容改成0.47uF；另外，用搭棚的方式做了一個延時啟動，要經過約40秒，+-18V才會送進保護器。

還有交連電容在背面也加並一些ERO的電容。

團購的變壓器終於到了！相當合拍！

一接上去，聲音就比原來有權威感，而且寬鬆很多喔～
