如下圖.......
這老實說沒辦法算是個前級，因為少了所謂的“控制”部份，像是音量，輸入選擇等。
外面那顆變壓器看起來也鏽得很厲害。

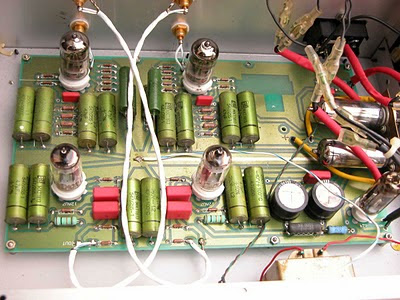

拆開來看，電路版本身看起來還滿完整的。
變壓器接進來的抽頭也無任何標示，只能先拆下來，一組組量測直流電阻，其中有一組完全不導通，看起來沒救了。
我問網友要電路圖，不久後他傳來，原來是如雷貫耳的和田茂前級啊。不過我去搜尋了一下，發現真的只有漢人地區在玩這個線路，應該是拜香港發燒音響雜誌之賜吧！連日本的網路上，都完全找不到相關的線路。
所以，根據需要，就定了兩個變壓器，一個iwdiy的機箱。這前級機箱很不錯，很結實，該有的功能都有，只是因為是鐵箱烤漆，原來已經銑牙地方，必須先用攻牙器攻個牙，要不然螺絲會在裡面崩斷掉。
很容易就固定起來，先接起來大致量電壓，沒問題了就來試聽看看。聲音跟我想像的不大一樣，雖然他是從Marantz7演變出來的電路，但是卻比馬七有更華麗飄逸的高頻，整體不會濛濛的。

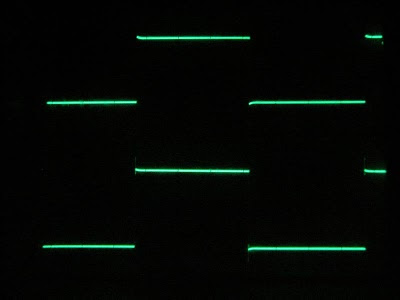

1KHz方波挺美的，最高頻處有一點Peak，是否就是營造那飄逸的祕訣呢？

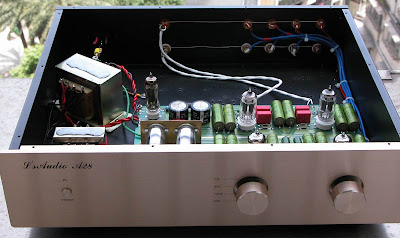

裝箱很直覺啦，一步步按部就班。外觀長這樣：

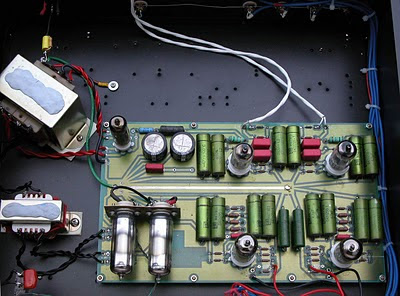

上視圖。變壓器上的是blu tack。燈絲變壓器用銅箔圍起來以減少感應。

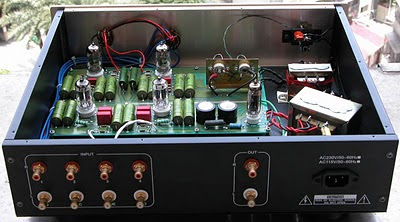

屁屁。
最後輸出的電容把他給換小成0.68uF，要不然後級的保護器會一直跳恰恰啊～～
