AT4060麥克風--之二--重作電源

上次錄音室朋友拿給我的Audio Technica AT4060真空管麥克風,經過小改電源之後,他說聲音變得比較“Vintage”,應該是中頻變得稍微突出一點,整體的密度高一點點吧我猜。最近他又把它給我,希望弄個不大一樣的電源。

那麼就索性,來弄個真空管穩壓吧。麥克風是錄音最前端的器材,對於哼聲或是雜音等等都很敏感,就必須要求真空管穩壓可以處理到低雜音。這個電路來自中國,使用OP作誤差放大,控制MOSFET的汲極電流,去調節真空管的柵極以達成穩壓的目的。燈絲部份使用LM317,用現成的PCB比較快。

整體裝箱的樣子,因為是Prototype所以先用舊的元山鐵箱裝起來。高壓低壓放一邊,環形變壓器放另一邊以減少干擾。

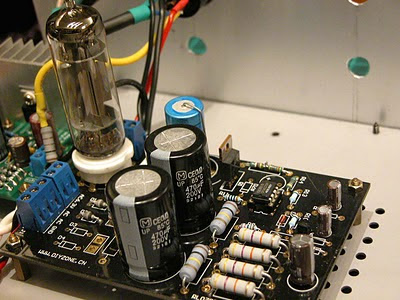

高壓板,用一支6C19當穩壓元件,電壓參考的zener改成LM336,整流用BYV26E,回授電阻都是0.1%的,輸出電容用一個Philips臥式33uF電容。


燈絲穩壓。穩壓輸出仿照原廠,串一根1 Ohm的電阻。

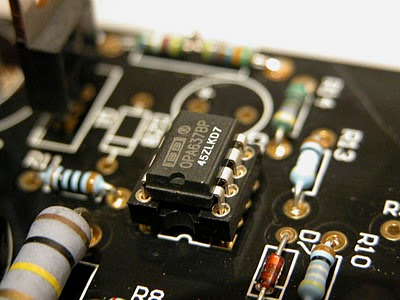

誤差放大OP用了TI的OPA637BP,以我做SP10的經驗是非常適合用在這個位置。


電源接頭與麥克風接頭,用Mogami的麥克風線連接。

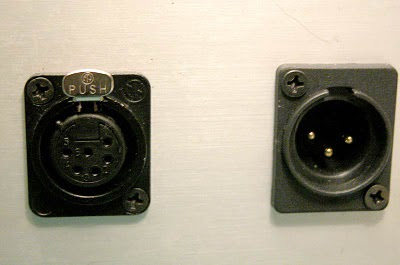

左邊的6 pin Nuetrik接頭,一個要500元~~~抖~~~


整個在未裝箱之前,用示波器檢查過,輸出雜訊很小,漣波也很低。

拿去朋友的錄音室,接好所有線,上電,出來的聲音也令他嚇一跳,他說聲音聽起來比原廠的電源要更快,整個清晰度也高,變得比較俐落不拖泥帶水。剛好他晚一點要錄音,那就讓他試試看效果吧!如果很不錯的話,那就再找個美觀點的機箱來裝囉。
