從無到有，從0到1---CDM12kit組裝紀實

飄兄的CDM12kit，一推出時，小弟就很有興趣，當然是衝著飄的技術保證，還有整個套件的完成度，就下定買了一套。

等啊等，一直都沒有消息......直到去年（2007）五月，終於確定發貨了；隔沒兩天，一大箱包裝完整的“CNDIYCLUB 激光唱機轉盤”抵達了！興沖沖拆開來看，哇！包的很完整，電路板跟承盤都鎖好了！

收到的套件


但是，再仔細一看，咦？這不是雷射頭嗎？怎麼不在它該在的位置？

失落的雷射頭


不見了！



於是趕快寫信給老飄，飄一面抱怨速遞公司的疏忽，另外答應重發一個承盤給我。當然沒幾天，新的承盤也收到了。


全鋁遙控器


但是，還缺遙控器對吧？而且當時我也很忙，沒空組裝它，就把它放在家裡的一角，跟其他未組裝的套件靜靜躺著.......

直到幾個月前，全鋁遙控器到手，左看右看，覺得施工簡單，就三兩下把它做了起來。質感真是不錯，老婆大人也稱讚，也可以遙控我的philips CD921。

反而是看著它完成，心想它卻是無用武之地.......

終於，趁著過年，把這一箱套件給拿出來，開始動手.......

由於這是第一次自己焊接數位轉盤的零件，就一步步按照飄的指示，先焊正面的電阻，二極體，電容，上電測試，一切正常。

主濾波是BHC的


全部用高速二極體MUR460


輸出的電阻，但已經修改


接下來，把所有的穩壓IC都上去......

飄附的TO3散熱片，剛好我手上有英制的螺帽，所以也不必換螺絲，對準鎖好，背面焊上去就行了。

LM317的螺帽


這個Cadj我用的是Nippon Chemi-con 的Polymer PSA 100uF/16V電容，取其高頻阻抗極低。

PSA電容


輸出電容改成BC118的電阻，跟Philips132也是相當等級的，不過年紀比較輕啊。

Vishay BC118電容


另外小的LM317我都換成了LM350AT，也是根據datasheet上的高頻表現而選擇的。


再測試一次電壓，所有3.3V，5V的電壓都對了，才能繼續下一步。

背面的SMD元件焊接---很累人，很傷眼。先從最小的0805電容焊起，再來就是IC們，這個我是用拖焊的，再用吸錫線把多的錫吸起來。然後是10uF跟47uF。呼～～

接下來就按照指示，清洗板子。我用的不是水洗錫，所以必須先用丙酮大致把焊渣擦掉，再用溫水，牙刷，肥皂來清潔。洗好的板子當然是亮晶晶，只是這個階段完全沒辦法確定焊接/導通的好壞。

然後把剩下的零件裝上去，像是TCXO等。這是飄訂製的1ppm TCXO，性能很棒。周邊的100R，我改成一個磁珠濾除高頻；用來吊掛的O-ring，在台灣叫做耐熱油封，買了幾種來試，直徑3mm的最合用。連接主板跟XO板的是鍍銀線，只要用軟的線都可以。

TCXO周邊零件


懸掛著的XO模組


於是，整個電路板大致完成........

半完成的電路板


補充一下，有些數位信號傳遞用的2R2，10R，30K等，我都換了比較好一點的電阻。

另外，連接電源變壓器的3.96公頭，不大容易插入主板，需要用刀片修整一下。




一開始，我直接裝箱好，第一次插上CDM12，螺絲都鎖好，插電
開機，但是慘劇發生.......

結果承盤不能開關，手動進碟之後，只顯示ER disc

所以我按照指示，把IC重新焊接一次
板子跟CDM12都懸空未鎖，上電
就可以進出了，同時也順利讀取到CD

於是下電
把焊渣用naphtha（台灣叫做去漬油，提煉石油的副產品）清潔
重新鎖好板子，CDM12，上電

結果進出可以，但是只有ER disc
有碟無碟都一樣

於是我把CDM12拆掉
把PCB翻過來
再補焊一次

一樣還是只有ER disc
期間有短暫出現過No disc
但是再補焊之後有變成只有ER disc
焊N次了也沒用

焊好未除渣的SAA7324


很慘...很想直接寄給老飄修理了.......

後來，看到飄回覆，說明油性的焊渣必須清的很乾淨

所以，我再把所有有問 題的smd腳焊一次，尤其是SAA7324腳特別小，又有一些未用到的pin，要注意那些pin的銅箔有沒有滑掉而造成短路。然後以數位電表確認腳與腳之 間未短路，而且跟相對應的零件有確實連接好，才用naptha清渣，再用酒精與牙刷把腳之間殘留的渣再清潔一次。

經過清洗後
不接CDM12時，已經可顯示reading......No disc

接上CDM12，開機
承盤可以進出，顯示reading......No disc
放入正版光碟
雷射頭可以上下聚焦
但是光碟不會轉動
所以還是顯示no disc

第二個慘劇發生
原來我把雷射頭的軟排線拉斷了！

被拉斷的地方


難怪光碟沒動作～～
而且買一送一，連Philips CD921的都被我弄斷了！
呿！

................................

但是！

是否記得前面說第一次發套件的時候，CDM12的雷射頭掉了下來？
後來又麻煩飄補發一個L1201給我.......

剛剛無計可時之時，突然想到那顆掉下來的雷射頭......

費了九牛二虎之力（因為從來沒拆過）
終於把那一顆雷射頭裝了上去

帶著既期待又怕受傷害的心情，上電........

成功了！可以讀取到CD了！

不過，讀取的速度不大穩定，甚至讀不太到......
我想應該是那一個雷射頭多少有受傷吧！
於是第二天就去買了兩個VAM1201回來
興沖沖接上去，放上同一片CD

咦？！還是讀不太到？.......
換一片看看........

完全沒問題！？

原來是那一片CD不大好讀，又或是雷射頭也需要WARM-UP.......

總之，算是大致底定了！

最後貼幾張圖

整機內部


馬來西亞廠的VAM1201


飄的LOGO


播放中


打算跟SONY XA5ES PK一下


Shark 4396 DAC / CDM12 / LS7



聲底是很堅實的，跟CD-Pro2非常接近，很乾淨的音色。

幫修CEC HD53

上次看到andaudio那邊有一位網友的CEC HD53耳擴有點問題，喊了一兩天回應不多，就自告奮勇，請他把機器寄來，給小弟檢查一下。

機器收到後，要準備Torx T10的起子（跟拆Philips 西滴的一樣），才能把機箱打開。打開機箱，是看到這個景象：

苦主說之前的主人有送修過～～乖乖～～這電容可以焊得那麼將就，也是第一名了。

其實原來的問題是音量不平衡，想說幫他換個RK27的音量上去，但是看到PCB板上的音量，卻是這種超小顆的～～～

好吧，那只能換一樣大的了。於是郵購買了兩個100K的小音量，準備來動手。

首先要把電路板拆起來，包括要把連接到喇叭端子的線拆掉，音量旋鈕拆下，面板拆下，電源開關拆下，地線解焊。

然後要把固定所有功率晶體的螺絲，一個個拆起來。
再把固定PCB的螺絲轉起，PCB就拆起來了。

PCB上的兩個模組，是用排針固定的，所以也很容易拔起。但因為已經密封起來，所以想要一窺電路奧祕的心願，無法達成～～～囧～～～

接著把東倒西歪的電解電容給解焊下來，並且清潔正反兩面。

然後再把他們好好的插回去，攏呼哇立正站好！

接著把兩個音量都給拆起來～～

換上新的音量，焊好，清潔～～
也順便把RCA輸入端子清一下，好髒啊XD

把PCB等等的都裝回去，記得功率晶體要加一下散熱膏。
變壓器的螺絲也鬆掉了，要一並鎖緊。

不過此時發覺，新的VR直徑比原來的大，插不進面板裡～～哭～～～
只能用手動擴孔，一點一點挖大，總算把VR跟面板固定結合了。

上電，水啦～～所有燈號都亮起無誤～～
現在音量兩邊都平衡啦！

HD53的聲音層次相當不錯，不會有爆衝感（這是一般DIY機常見的問題），可以聽一輩子喔！

DAC1855的再挑戰

這個是Diyzone很早以前出的DAC套件，當時也蠻多人把玩的。小弟在那時，想把它改成OP/TUBE LPF兩用的DAC，但是卻發生開機後只聽了不到10分鐘的慘劇......按下不表，有空再來說，想看的人可以到這裡。

最近整理家裡，看到那慘劇後的遺跡，心想還是把它整理一下好了......於是把高壓相關的零件全部拆走，穩壓跟走線都重新整理，再上電來試試看........結果還是只能聽到雜音伴隨著很小的樂聲，用電表一量，哇！輸出端有0.5V的直流，再往前量電壓，發現LPF OP的+/-輸入位準差了1V以上，看來AD1855已經掛點了。

翻呀翻搜呀搜，終於讓我翻到另一片AD1855的板子（有先見之明吧！），於是這次就不敢造次，“假行”，放棄Tube，只用OP的LPF就好了；剛好也順便清一下家裡的庫存電容電阻........

板子上的電阻大概就是Dale 0.1%或是BC MRS25跟Holco H4P，加上兩個台製金屬膜。電容的部份，輸入交聯是Philips KP 跟MKP2000 0.01μ，8414的FILT電容是MKP2000，旁路都是WIMA MKS 0.1μ/100V，LPF濾波部份是WIMA FKP；VD的電容是OSCON 15μ/25V，VA的包括了10μ/22μ SilmicII 跟 Panasonic FM 47μ。OP先暫時用LF411來佔個位子。
兩條綠色包覆的線就是PLL的輸入/輸出線，接在MCK；此處要將8414與1855的MCK銅箔斷開。
1855跟8414分別供應VA跟VD。


這個就是PLL相鎖電路，小弟也是參考PRBS的製作說明。其實用搭棚的還蠻簡單的。電源就使用VD。上面用的是74HC04跟74HC4046，有空的話，再找找看有沒有VHCU的版本。
記得要貼銅箔貼紙在IC上，要不然可能會有雜音出現。





兩塊PCB放在一起的樣子。

類比輸出加了兩個UCC舊的MKP電容，是因為不知為何，輸出都有約60mV的直流，換OP也沒用，可是量OP的2/3腳，直流位準又非常低......難不成是我把LPF數值換成sharkDAC用的數值之故嗎？
好像也沒道理.......



總之這就算是整理好了。戒慎恐懼先試聽，嗯！聲音沒問題。音色嗎～～還在Run中，就也先按下不表了。


穩壓是UCC迷你穩壓第一版，跟UCC的變壓器。
機箱是iwdiy的鋁箱，不知道還有沒有賣？

蘇維埃血統--6C45Pi直交6C41C單端放大真空管機

2005.6.17
緣起
記得一兩年前，真空管單端後級成為音響的重要話題，各式各樣的組合如雨後春筍般地不斷推陳出新。有人主張功率不必大，像是5842單管，6C45單管，5687兩級直交等；但同時也有一派走向大功率，如211，845甚至功率更大的管子。當然主流的直熱式三極管，300B/2A3/45/VT52等，功率適中，有著更多的蔟擁者。


對我而言，像211之類的大管子，屏壓極高，雖然700～800伏特也可以工作，是大部分在玩的玩家都說，這種功率管「不到1200V以上不會醒過來」。那高壓令我著實觀望。小管子呢？我自己就有一部5687dc5687，它的前身是單管5842，再之前是 6BM8。5842跟5687都很好聽，不過真的功率有點小，聽覺上不夠寬鬆，想聽大聲時也覺得不夠。而像300B這樣的管子，價格居高不下，裝一台機器，成本幾乎都花在管子上，蠻令人氣餒的。
我自己一直在找價格低廉的中功率三極管，像是6CK4，12B4都蠻不錯，價格也很實惠。前年去年6C45 在台灣紅了一陣子，我也很有興趣，剛好G兄要辦個6C45的團購，我就定了大約20支吧；同時在目錄當中瞥見一支有趣的旁熱式三極管，屏耗可以達25W，好像蠻適合做成中功率的單端管機，就順便託G兄定了幾支。它，就是本文的主角—6C41C。




電路設計
6C41C屏耗25W（據說最高30W），內阻200～300歐姆（又是據說，可以低到150歐姆），燈絲 6.3V＠2.7安培！長相很粗勇，據說蘇聯戰鬥機上也可以看到它們。它的原始用途是穩壓電路中的電流元件，可見它的耐電流驚人。有關6C41C的資料，可以在這些地方看到：
http://www.jogis-roehrenbude.de/Russian/6C41C.htm http://www.mclink.it/com/audiomatica/tubes/6c41.htm http://www.next-power.net/next-tube/Data/6C41C.xls http://www.conusaudio.com/Specs/6S41S.pdf

6C45pi的討論很多，在許多地方都可以尋得資料。 http://www.vt52.com/info/measure/6s45/6s45.html http://www.die-wuestens.de/rb/6S45.pdf http://digilander.libero.it/paeng/high_sigma_vacuum_tubes_part2.htm

由輸出級往前設計，是一般設計單端機的方式。6C41的內阻如果是200～300，將輸出變壓器的初級定在 1K應該合理。大膽一點是可以降到600R，不過失真也會大一些，但是可以榨出更多功率……。柵陰壓設計之初定在-60V，屏壓是180V，屏流大約在 120ma左右。這表示前一級要輸出略高於120Vp-p的電壓前一級的放大率不能太小，可以選擇的管子有EC88/PC88，EC86/PC86， 5687兩級放大等。但是對我而言，我很想嘗試“蘇維埃之聲”，所以義無反顧地選了6C45Pi。工作點抓在屏壓130V，屏極負載電阻10K，屏流約 14ma，柵陰壓約-1.4V，所以當輸入Vp-p2.8V時，輸出電壓大約是2.8*47=131V。47是6C45的放大倍率，Av=u*RL/ (RL+rp)。
再來是交連方式。因為裝了5687的直交機，那種歷歷在目的鮮活感，解析度，都比電容交連的機器來的深刻無染，所以，也把直交的哲學貫徹在這一部機器上。講到直交，就不能不談功率管的柵陰壓。一般偏壓的方式都是用一顆陰極電阻墊高，但是在這部機器上，陰極對地電壓是(130V+60V)=190V，而偏流是120ma，也就是說這一顆電阻平平就要消耗23W！考慮餘裕度，這顆電阻至少要60W！＃＄％＊＠！而且電源變壓器要供應380VDC ＠ 300ma以上，很恐怖哦！還好在http://www.miniwatt.net的網站上，看到一個EL156直交電路，將陰極直接墊高，似乎是個挺不錯的方法，就當文抄公把它抄來用了～～
http://essues.com/images/Schem/EL156SE/EL-156SE.jpg

實作

這機子從想像到實作完成，至少超過一年…….。真空管由G兄手上購得。變壓器是因緣巧合，剛好羅老師 LOOK-T在網路上徵求OPT試用者，我二話不說就定了一對1K OPT。羅老師也對6C41C蠻有興趣，我就直接殺去羅府，跟他拿OPT，順便把真空管給他。羅老師人非常好，大家有空可以過去聊聊，泡泡茶什麼的。煙過三巡，茶過五味，羅老師終於把OPT拿了出來，哇！原來我只要15W左右就好，結果拿到的是….30瓦！真是神兵利器呀！重到拿不動說！因為羅老師說：做太小，怕低頻不好聽…..。而且還當場測給我看，果然特性非常優秀，高低頻的相位差都非常的低。感心！所以理所當然，後來的電源變壓器跟Choke也跟羅老師定。機箱也蠻傷腦筋的；Diysong的李兄是有心人，推出了木框機箱，趕緊跟他定了一組，那鋁板真的很結實。其他有的沒有的來自各處，就不再贅述，請看零件表。

鋁板的鑽孔也困擾了我一陣子，本來想去買圓穴鑽，分別幫驅動管跟功率管開孔，好工作之便，朋友在做金工，就請他幫忙了。

組裝花了我好幾個零碎的白天跟晚上，一個個步驟都馬虎不得。

第一步，先把所有該鎖的東東都鎖上去，包括變壓器，choke，開關，保險絲座，電源座，管座，搭棚架，input/output端子等。

第二步是把該配的地線都配好，高壓線也配配好。記得地線要比較粗，最好用銀線。再來將所有變壓器的接線固定起來，焊好，choke，電容跟整流子都就位。此時要先測電壓：先測驅動管的電壓，再測功率管的電壓。記得測電壓時，要加上負載，讓choke流過足夠的電流，要不然choke in濾波出來的電壓會很高。當然接負載之時要小心，像我就順序不小心搞錯，燒了兩顆整流子。接著完成的是電源部份，電容，可變電阻分壓等在此階段完成。下一步是燈絲電源的配線，記得燈絲一定要遠離訊號，遠離高壓，至少要做到不近距離平行；最好用隔離線，正負要絞緊。我在驅動級用的是麥克風線，內部絞合外加隔離網；功率級用DZ OCC軟線正負絞合，再用銅箔膠帶纏繞後接地。

剩下就是主放大電路了，零件不多，注意不要焊錯、冷焊、短路。輸入訊號最好也用隔離線材。到此已經算接近完成，整個再仔細檢查一次，沒有問題，把木框四個角落貼上腳墊，一台結合蘇維埃科技和台灣工藝的真空管機，就此誕生！

測試與修改
到此階段，千萬不要莽撞地接上喇叭，因為現在還不知道這台機器到底合不合格。我的信號產生器跟示波器都有點問題，無法看到機器的特性，所以，我能做的，就是去量測機器的工作點。


直交機的工作點是非常重要的，只要工作點一變，就會影響到另外一級的工作狀態。在此我花了一些力氣，從手頭上有的6C45當中，挑出兩隻最接近的：如何挑選呢？ㄟ～直接插在機器上量電壓囉。主要量的是屏極對地電壓，因為這個電壓與6C41的陰極偏壓構成柵陰壓，只要差個2V以上，兩隻6C41的偏流就差個 10～40ma…..真是自找麻煩。配好6C45後，確定機器沒有漏電燒焦火花爆炸……，接個爛喇叭試試看，沒問題的話，就可以接上主喇叭試聽啦！
剛開機試聽的幾個小時，低頻有點出不來，聲音緊緊的，但還算順耳；接地的方式不好，有點哼聲跟滋聲。換CD時，聽到一個小小的雜音，哪裡來的？耳朵貼近機器去聽，發覺choke有一點聲音，在聆聽位置完全聽不到，但是自己比較龜毛，覺得心不安，於是將電路做了一些修正：

• 把地線在input附近下地。
• 6C41陰極墊高之處，並一顆22uF下地。
• 把功率級電源的LCRC，改成CLCRCRCRC。

接回喇叭，果然哼聲滋聲震動聲全都不見了！低頻也跟著run機時間增加，一點一滴的浮現，飽滿了起來；至此，才算是真正的大功告成！辛苦有了回報，令人開心莫於此。

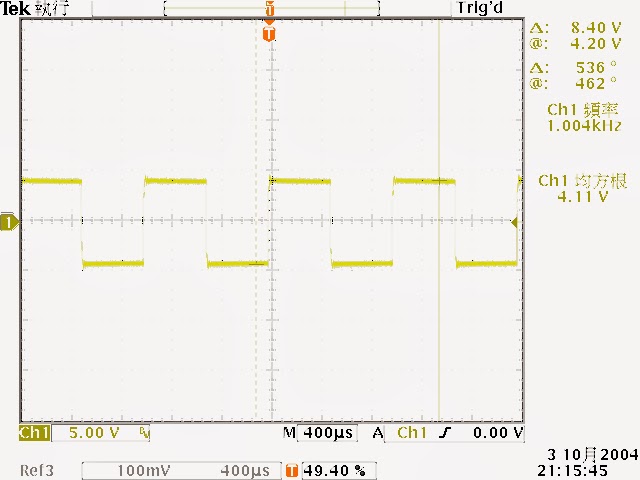

但是還是有個小小的遺憾：沒有數據。沒有數據，就好像履歷表上少了學經歷一樣，不影響你的表現，但是總讓人有點不確定感。剛好認識網友小陳，跟他買過電阻；他說他可以幫我測一下；順便也想聽一下這部機器在其他環境的表現，就趁著星期天晚上，到小陳家叨擾。陳兄有一部Textronic的數位示波器，還可以記憶波型，轉存成圖檔。開機不久就進行測試，在他細心量測之下，第一次量出的數據不夠好，有一兩個頻率有凸包，大家就懷疑是否因為直交架構所造成的；再測一次！剛剛凸起的頻率，卻又一切正常～～啊！沒熱夠機器啦。再熱了一下，再做一次量測，得到以下結果：

• 20hz ：2.75v / -0.31db
• 50hz ：2.82v
• 100hz：2.83
• 500hz：2.85v
• 1khz ：2.85v
• 5khz ：2.85v
• 10khz：2.84v
• 15khz：2.81v
• 20khz：2.78v / -0.22db
• 最大不失真輸出電壓＠8R：7Vrms 約6瓦

以真空管單端架構來說，非常優秀。我想這主要歸功於LOOK-T不計成本，做到30W的輸出變壓器，有了這個神兵利器，低頻時鐵心才不會飽和，低頻特性才這麼漂亮。再度感謝羅老師！一鞠躬！至於瓦數，可能可以藉由調整工作點，把開始發生切割的位置調整一下，把瓦數拉起來一點點。
主人提議把機器接在他的系統上聽。他用Advent三音路喇叭，Philips CD951直入，連續聽了幾張，陳兄跟另一位U兄都覺得解析不錯，平衡度不錯，也蠻耐聽的；也建議我可以把音色調得甜一點，低頻不要收不住，CLC改回LC….我想，那是下一個階段的功課囉！
現在最後版本是：1.6C45陰極電阻改成150，如此第一級的輸入範圍更大。2.6C41負偏壓改成65V，電流大些，更好聽。3.6C41電源的輸入電容改成5.6uF，儘可能保持LC濾波的好處而把電感的哼聲降低一些。4.6C45跟6C41都多加一級RC濾波把電源濾的乾淨一些。

後記
一直覺得6C45的gain小了一點，必須加上前級，有點麻煩，所以最近終於將它變身，驅動管改成telefunken的EC88高增益管，負載電阻換成小陳的270H Plate Choke，結論是----好聽！
