MAX

Maxed Millet 是另一部Hybrid的耳擴，低壓真空管推動恆流源負載，diamond buffer輸出。單電源，輸出要加上交連電容。

原始設計裡，所有電源都共用一組穩壓，我把他給拆開，真空管燈絲就用on board的LM317穩壓，至於屏流跟DB，就外接一個單電源穩壓，這樣似乎比較合理一點。

全機外觀，箱子是中國製品，有點粗糙但是CP值很高。

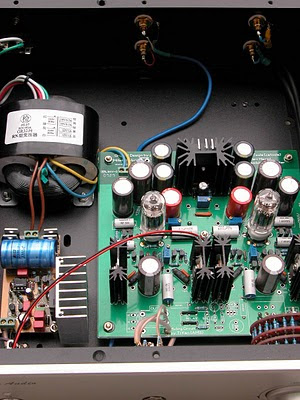

內部，變壓器是R型


內部2


背板


耳機座原來想用Neutrik的NMJ6HCD2，但是面板太厚，根本鎖不上去，所以就用很一般的。


真空管以及DB供電都靠它：UCC的單穩壓，輸出27.4V


陰極旁路用了厲害的BG NX 1000μ/25V

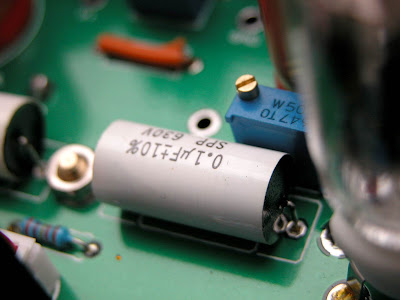

陰極的BGNX旁邊並一個SPP電容

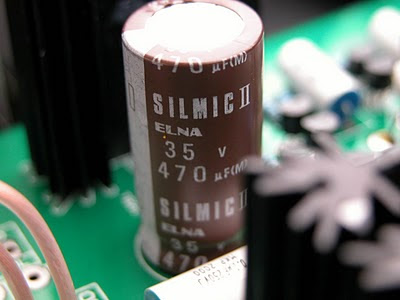

輸出交連是Silmic II


輸出交連並一個MKP2000


DB的功率電晶體是C2238/A968


射極電阻用Dale的RS2B，剛好手上有！


DB的bypass電容是NCC的KY 2200μ，真空管的則是Silmic 330μ


這些濾波電容都並上MKP2000

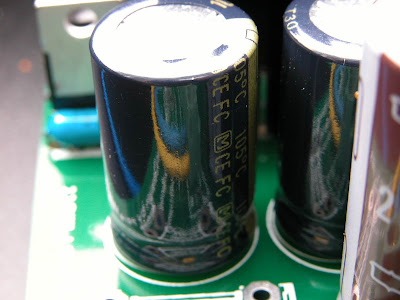

LM317的整流濾波電容是panasonic的FC

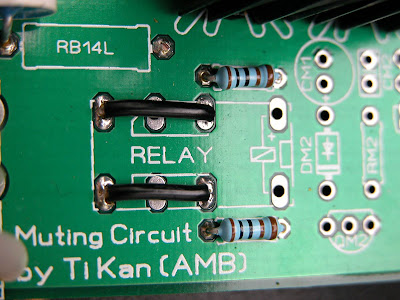

延時線路不裝，用銀線跳過

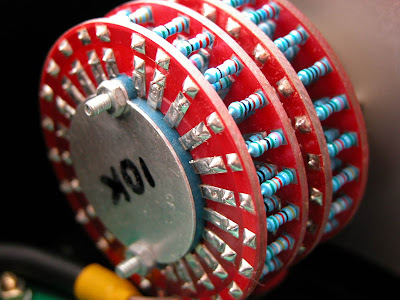

阿仁的級進音量，不過似乎可以換成一般的VR，比較適合這部耳擴的體質！

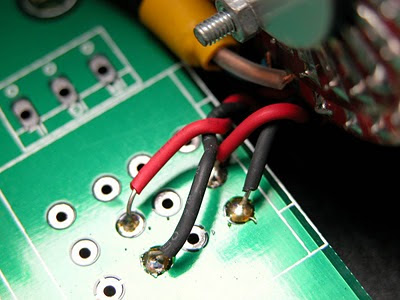

VR接到主板的線是銀線


LED用molex2.0插座連接，我只接了電源顯示用的LED，管座底下的都放空....（不喜歡那種設計）
