LH0032/0033 前級

音樂大廳的小郭辦過一次LH0032/0033前級的團購，到底這兩個名氣很大的OP/Buffer聲音如何呢？當時也很有興趣的搞了一組，但是就放著沒理，直到最近才有空組了起來。

主板上左右聲道是完全分開的，所以就按此要領，兩聲道的穩壓也把他分開。因為OP的CMRR很高，加上OP的聲音本來就有太利的傾向，所以我就用了非常簡單的被動穩壓。穩壓的電路圖如下：


要注意主動元件的Hfe要夠高，或者用MOSFET也可以。


主板，小電容是0.1μWIMA MKT


電阻是MRS25跟SMA0207組成


回授電阻用1W的，經驗裡聲音就是會比較寬鬆

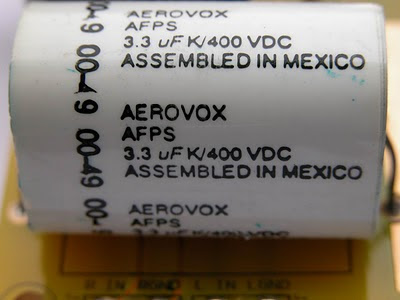

輸入電容，3.3μ的Aerovox


緩衝電阻就用AB碳精來調音吧！甜的哩～～

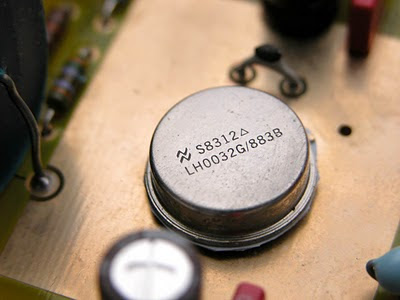

LH0032特寫

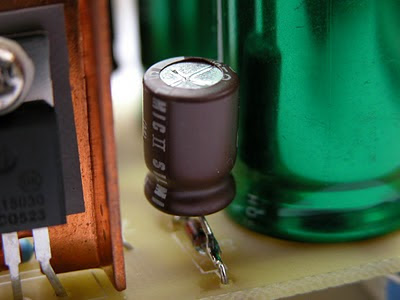

0032旁邊並Silmic II 22μ


LH0033/883軍規，似乎有Remark？Elantra的


LH0033旁的電容，Silmic 220μ

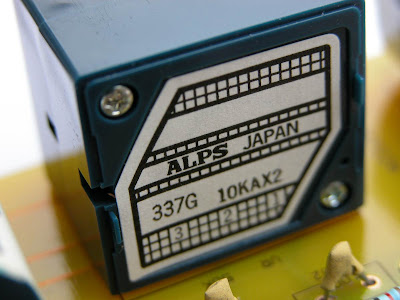

在佑昇買的ALPS 10KA，不必擔心有Remark之虞


穩壓板，綠色MUSE，panasonic HFQ

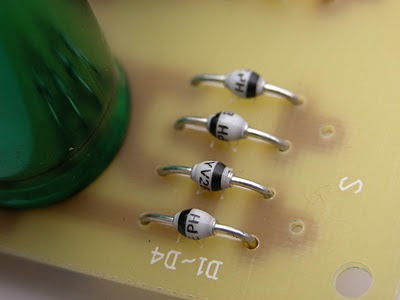

整流用BYV26E高速整流子


穩壓的主動元件




穩壓上ZD並silmic II 22μ

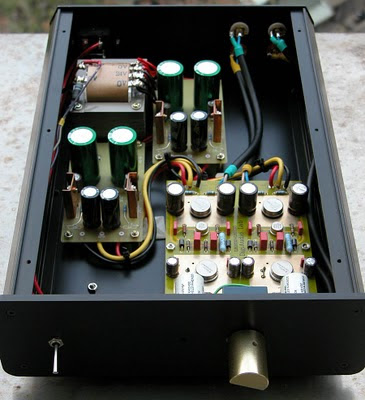

全機，箱子是火龍的A4機箱


正面，主板跟VR的孔位須反覆確認。


兩聲道各用一組穩壓，共用一個變壓器。因為箱子很矮，就定了一個臥式的EI。


主板在箱子裡

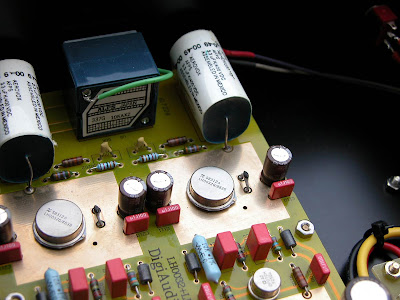

LH0032/883跟周邊

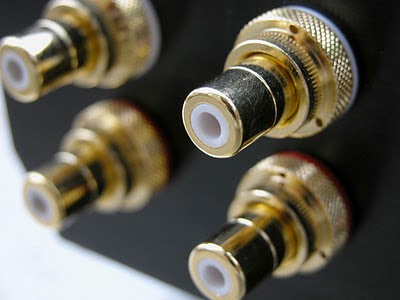

輸入輸出的RCA端子，好像是DZ剩下的


用Mogami的NEGLEX隔離線
