2024年11月7日 星期四

Audium 4L4 - 絕種的6L6推挽真空管機


Audium這個德國牌子,現在是以生產各式喇叭為專業的音響廠牌,但誰也不知道,他們早期居然也有製作過真空管機,而且還蠻特別的。現在去網路上搜尋,所得到的資料非常的稀少,只知道它的輸出功率是25W*2,回授部分有特別的設計,可以增加Damping Factor。甚至,連他們原廠,也不再存有這部機器的任何資料.....。我寫信去詢問是否有相關資料,他們的回覆居然是"Sorry, we cannot provide any documents for this amplifier any more.",難不成這部機器是授權生產還是什麼的?

至少我確定當年的雜誌上有

總之因緣際會,我取得了這部機器,狀態是蠻慘的,不銹鋼的外殼有污漬跟微銹,面板小傷且被貼滿貼紙,旋鈕髒,機器內部髒,PCB板上的零件或生鏽或損壞.....。先用電表量了一下電源變壓器跟輸出變壓器,還好都有貌似正常的阻值,先假定他們都沒有壞了。

髒內部

看得出很多零件生鏽嗎?

上蓋汙垢與氧化

正面也....

既然原廠不能提供支援,網路上又找不到電路圖,那就回到做苦工打鐵的方式,把整個板子畫下來,一個一個零件標註量測,大概得到以下的結構:

1. 輸入部分,由面板選擇鈕供電給reed relay,輸出的信號經過平衡電路後,進機箱中間的6922信號管放大。



2. 中間的第一級6922,陰極用兩個紅色LED偏壓得到約3.6V,共陰極放大之後電容交連到音量部分。

3. 過音量後,進入分相電路。其中上管的陰極偏壓也是一個紅色LED做固定偏壓,下管的陰極有一個負回授從喇叭正端拉回,另外還有一組是從OPT某個繞組拉回的,意味不明?



4. 到6L6的部分就比較單純:五極管接法,兩支6L6陰極接在一起,透過270R//470uF下地。

5. 緩啟動的電路,是由一個Triac來控制關閉或導通市電。當電源開啟時,市電會通過一組功率電阻降壓約30-40VAC,其中一組低壓次級整流後,經過一個low drop out的三端子穩壓,供應第一級6922燈絲以及一個NE555延遲線路。約一分半鐘後,555送出Output給一個Optocoupler Triac,這光耦合triac再送啟動訊號給功率Triac,將剛剛的功率電阻導通,完成啟動。

摘自億光網站

這個Optocoupler Triac,編號是MPC3020Z,去各大電子材料行尋找都沒人知道,還好臉書有時候還算有幫助,一位網友前輩James Chen慷慨支援一個MOC3010,稍微調整一下電阻值就可以使用,大大的感謝。Power Triac原來是用TIC225,只要找個8A/400V的應該就夠用了。

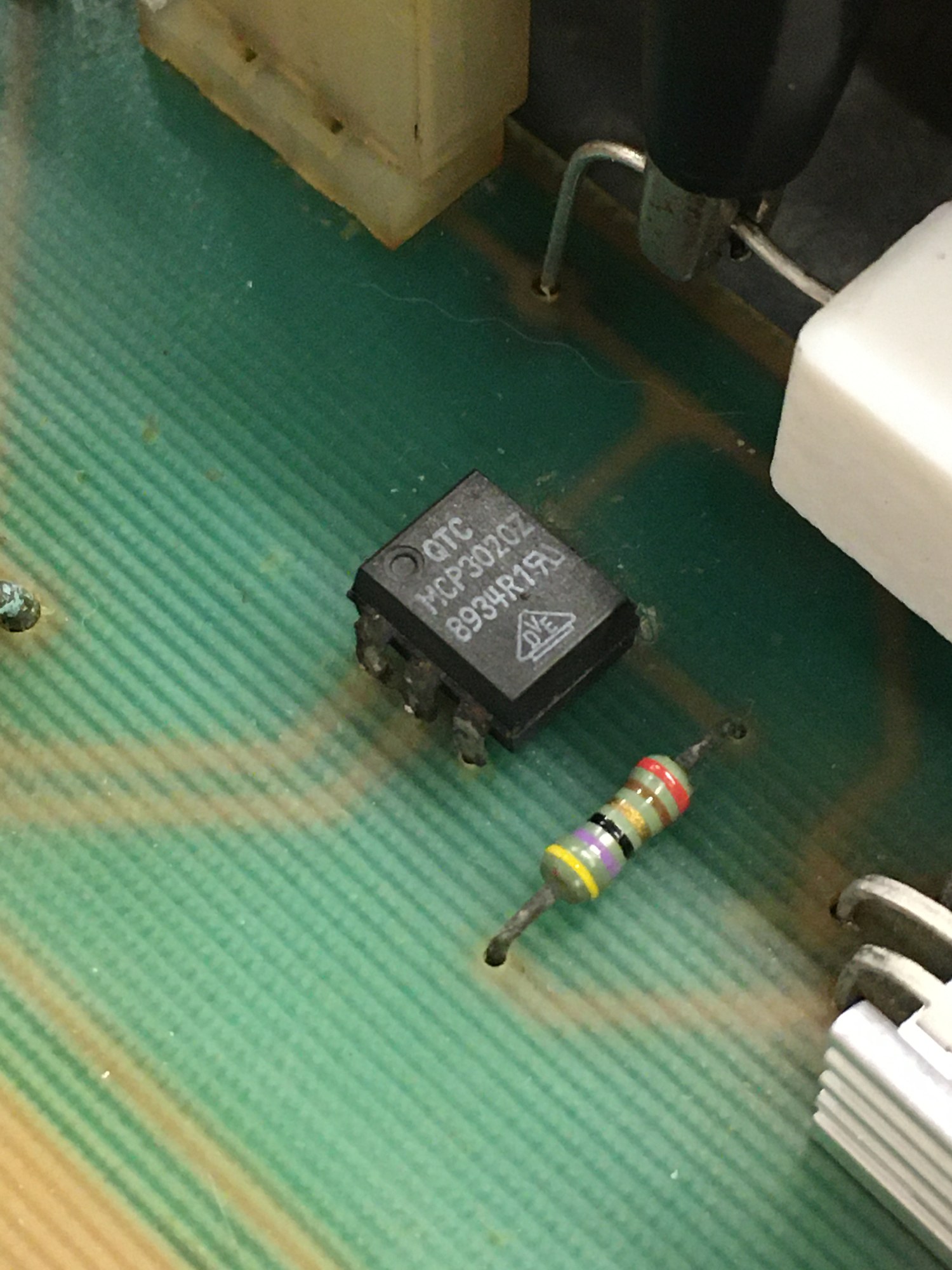

Optocoupler Triac

緩啟動電路裡的中功率BJT

苦工做完,再來就是把所有有問題的零件找出來,基本上就是跟音頻直接相關的差不多全部換掉。小電阻比較簡單,用BC的MRS25或是MBB0207就可以;功率電阻跟臥式電容就麻煩了,秉持買真貨的精神,所有MBB0414的1W電阻,Vishay的功率電阻跟22uF/450V EPCOS電容,都跟Mouser下單。所有0歐姆跳線,全部換成無氧銅單芯線;拆下量過沒壞的電阻電容給予清潔,音量鈕用的是NOBLE的50KA,清潔之後也完全沒有雜音。至於平衡開關,它是一個50KB但是中間有定位點的VR,整個接腳腐蝕斷裂,我是真的找不到代用品。而且如果把電路板上的SVR調整好,兩聲道是不會有誤差的,所以就不換了。

更換零件中

清理換完零件 清爽

EPCOS 22uF 跟 MBB0414

中間曾用NCC 22uF測試過

乾淨的機箱 測試中

換下的零件 bye

乾淨機身加上髒網罩....

整理好就是素洗

接上示波器檢查,忘了拍照,但是它的方波長得很漂亮,對它的聲音很期待。終於可以接上喇叭試聽,我覺得很厲害,除了從方波就可以看出它高低頻的表現都會很好外,難能可貴的是它的空間感/空氣感非常棒,保有了真空管獨有的氣質,帥啊。

來幾張美照。




透過網罩看到真空管燈絲的微光,緩啟動LED的橘光,跟偏壓LED的紅光,搭配上不鏽鋼的機箱,真的非常好看。很高興又有一部機器重新可以唱歌了。






2024年10月23日 星期三

近來的亂鬥

 把最近做的一些工作稍微整理一下,若有缺照片的再後補好了。

1. Luxkit A504 代裝

A504也是一部70年代LUXMAN套件部門開發的後級套件,DIYSONG最近有做成套件販售,所以有機會裝到這部機器。組裝的說明書雖然只有日文的,但是有圖片輔助,蠻容易理解的。現代的套件和當年最大的不同,就是沒有那出名的液冷散熱模組,所以只能設定成AB類放大。另外有一些小零件的耐壓已靠近最大值邊緣,蠻容易發生問題的。但總而言之是部不錯的後級套件。


2. Sansui AU-D707X 整理

這部山水的綜擴,最特別的地方在於它的功率輸出,是平衡式的輸出,一邊正訊號一邊負訊號,造就了它不凡的聲音特質。但是山水這部機器很難拆,不是一部維修友善的機器。基本上九牛二虎之後,才能拆下前級板,唱放板,輸出Relay板,然後把小電容換掉,開關旋鈕等全部清潔,繼電器開關拋光與清潔等等等等.....。它真的很好聽就是了,不辜負當年定價12萬日幣的身價。


3. Bryston 28BSST2

一樣是Diysong出的套件,但是在我這邊放了一年多才完成,原因不足為外人道。它真的是大傢伙,一個聲道我看有25kg以上,又大又重,但是它發出來的聲音非常好,層次分明,推力無礙,不愧為Bryston的旗艦機種。

驅動板

功率板

調整偏流

兩部MONO-MONO



4. Diysong 5965推2A3

 以前DS曾經發行過這個套件,今年再度復出,而且做了紫色的機箱,煞是好看。不過這次的套件跟當年相比,周邊零件(整流管,choke)跟之前不一樣,所以要做成直接交聯的版本,可能要多費點心,建議做成電容交連,麻煩事會少很多。反正單端管機就是有它獨特的視覺與聲音美感,很耐聽,很美。

成品 整流管是China 5Z2


5. 文聲機箱的音技年代骨董DIY綜合擴大機

這機器是因緣際會從一位diy前輩處取得的,前級與唱放是類ESS電路,後級是Opamp 驅動功率晶體放大,裝在文山工業社的木框綜合機箱中。

目前全機已整理可正常工作唱歌。所有大小電解電容器皆更換新品,後級故障晶體更新,確認偏流一致,整流子也換成on-semi的,開關旋鈕/RCA/喇叭端子/繼電器接點等等都已清潔。後級部分使用雙變壓器各自供應左右聲道。

目前面板可調的開關有:音量/左右平衡/立體單音切換/高音控制/低音控制/tape monitor/喇叭切換,其餘幾個開關無效。耳機插孔可用。

機器已久遠,而且電路板是前輩數十年前自己手洗,建議維持原狀不動,要不然就是大改,把它當作一個vintage 外觀的機箱來使用也很帥。



-----------------------------------------------------------

大概是這樣吧,如果有什麼機器要找我代裝或是整修整理,也不用客氣喔。

2024年6月21日 星期五

SME3012 Series II 舉臂器矽油更換 reapply the fluid of arm lifter

圖片摘自網路



很久以前收了一之70年代的SME3012 S2,最近拿出來檢查時,卻發現它的舉臂器沒有作用,查了網路上並沒有詳細的解說,於是去請教了黑膠達人tienaudio的田昌政大大,感謝田大的耐心指導。

它用的阻尼矽油是1M (1000000) 號的,可以參考下圖類似的產品。



首先,要將小的橡皮墊片拔出來。



再來,把舉臂器的鋁製外殼拆起,可能有點緊,要有耐心。



將左右兩個紅色的螺絲旋起,就可以將舉臂器上端的鋁塊拔起。





拆起的上蓋下方,是一個圓柱體凹槽跟油封,我沒拍到照片。這凹槽剛好可以跟上圖的淺圓柱體密合,圓柱體中間有四個小洞。
田大說能拆光就拆光,但是到這個程度就不太知道怎麼繼續拆了,於是以現在的現況,開始先清潔。
上蓋背面的淺凹槽跟油封,都要盡量以工具清掉原有的矽油;上圖淺圓柱體上的四個小孔,也要盡量把裡面原來的矽油,用最細的工具挖出來並清潔乾淨。

再來就是要補充新的矽油了,1M的矽油非常黏稠。

把矽油填滿四個小孔以及上蓋背面凹槽,把上蓋壓回去並鎖上紅色螺絲,此時先檢查是否可以順利舉臂;若不行,再拆起來,佈上更多矽油,直到舉臂器可以正常工作。螺絲鎖緊後多的矽油會從間隙中擠出,擦乾淨即可。然後蓋回外殼,塞回橡皮墊,SME3012就又棒又好用了。


2023年12月4日 星期一

EAR834P for real !

之前寫了一篇EAR834P WTF的文章,算是拋磚引玉吧,真的有網友拿了一部原廠的834P來找我修理哈哈。



主訴是,一開機,會看到有火花從一邊閃出,並且對於電容的品質有點介意.....



打開機箱,拆起板子,果然看到電源部分的PCB銅箔已經變色,有一個地方有焦黑。拆起一個可疑的電解電容,確實已經漏液,才會造成PCB銅箔的腐蝕。至於放大電路有沒有問題,要先待電源部分修理完成再檢視。





拆下電解電容,修理清潔已經碳化的板子,再來就是下定新的電解電容。要一次買齊,又都要是真品,只能跟有信譽的材料行或是歐美大型的電子零件網購買。這次我是在Mouser訂購的,像是DigikeyRS都可以。


所需電容:

Nippon Chemi-Con 2200uF/35V

Nichicon 3300uF/35v

Nichicon 100uF/160V

Wurth 47uF/400V

Nichicon 100uF/450v


換上新的電容,開機,沒有再閃火花,電壓也穩定,再來接上訊號,兩聲道都正常放大且一致,看來沒有什麼大問題。順便用e-tracer測一下三支EAR原廠的ECC83,其中有一支的放射能力(屏流,互導)已經下降到30-40%。





接上系統試聽,哇好聽耶,好像比之前WTF的還要好聽?!總之使命達成。



很A 很A~ Luxkit A501 / Avance Z501 再探



十幾年前曾經跟過diysong李大的Luxkit A501套件,那時應該算是花了不少心力進去,聲音也真的很讚。最近李大又重新出了A501的套件,有網友找我幫他代組;同時手上又有一部日本原裝的A501要整理,那就再探再探重新回味!


首先,關於STV-3H的問題。雖說他是相當於三個二極體串聯,學名叫變阻體,但是實測他的順向電壓,其實只有1.5-1.6V左右,用三個1N4148串起來可能有2-2.1V,這個電壓會影響偏流的大小。實作時可以串兩隻1N4148,但是電壓又會略小。至於有人說SV-03跟STV-3H可以互換,但我手上有的SV-03順向電壓比較高,直上取代的偏流會很高,調不下來。或許可以試著用Schottky二極體試試看,但是它的溫度係數是否跟STV-3H一樣則須考慮進去。


這個連結是有列出STV-3H以及其他變阻體的規格:

http://www.datasheetarchive.com/datasheet?id=6a7e4374e72b89dc3d7309c5dc5a6f21fa5c4c&type=O&query=STV2H


而底下這個日文Q&A網站有比較詳細地解釋要怎麼取代STV-3H,我擷取了圖片:

https://oshiete.goo.ne.jp/qa/8226564.html





先看Diysong新版的A501。這次的散熱片直接改成傳統鋁擠型的,方便施工,不過若是要像原機在純A類時有1.2A的偏流,散熱能力不是很夠,建議調整到500-600mA。



開關,stereo/btl選擇以及A/AB類選擇都規劃在正面,很方便;不銹鋼面板很豪華耐久。




再來是日本Luxkit原廠的A501。(BTW後來我才知道,這款套件當年在北美地區是以Avance這個牌子銷售,編號是Z501。)這部在家裡蒙塵一陣子,趁著幫網友裝機,對電路記憶猶新之際搬出來。目視檢查發現它有些接線已解焊,一個聲道的功率級缺了一些零件。再檢查才發現同一聲道的功率晶體/偏流小晶體已陣亡,射級電阻一邊也開路,就修一修換一換連一連,搞定。








新舊兩部的聲底,跟我記憶中2006年那部的聲底是非常接近的,很有密度跟音樂感的後級,如果你有幸收到一部,真的可以放心好好地聽音樂了。
