有關Dynalo的資料，可以看這裡：
http://djgardner.com/headphone/gilmore/
拿機器來的先生（同學？）說，因為不小心壓到耳機插頭，就有燒焦味跑出來，且一個聲道有hum。那應該就是輸出跟地有短路到了，造成不知哪裡的電流太高，燒壞了某個東西。

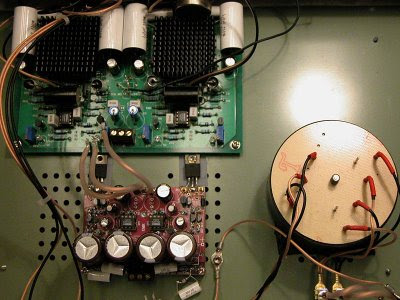

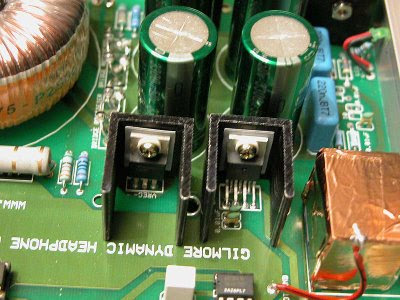

有了空檔，把機器打開來先用目視檢查，發現電源穩壓的二極體跳開了；穩壓輸出的晶體，製作者用塑膠螺絲固定，可以看到負電壓的螺絲已經融化，可見短路瞬間的溫度有多高～～

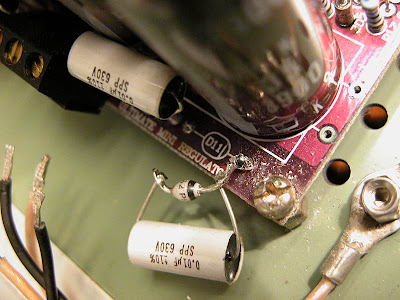

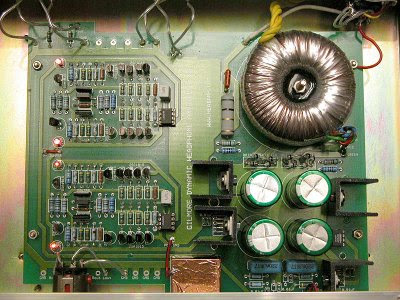

把電源先拆下來整理，將二極體焊在背面，突波吸收電容還是焊在正面，小心上電，輸出是+/-16.4V，表示電源沒有燒壞。背面的焊油殘留很多，就順便清潔一下囉。（清潔後的忘了拍起來）

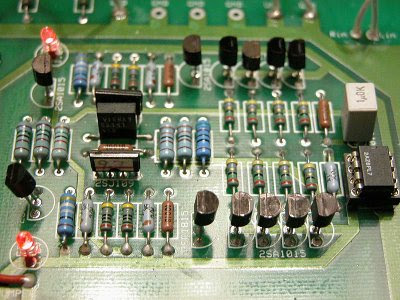

再來檢查主放大板，希望它沒壞，否則要換零件是蠻麻煩的說。用電源供應器，調整到+-15V，電源輸出各串上一個75R/0.25W的電阻，如果有短路，應該就會瞬間燒毀。上電，電阻還是健在；再量一下電阻的跨壓，大概有7-8V，表示此時兩個聲道的偏流加起來有100mA左右，跟原機的設定狀況類似（供電電壓降低，偏流會下降）。

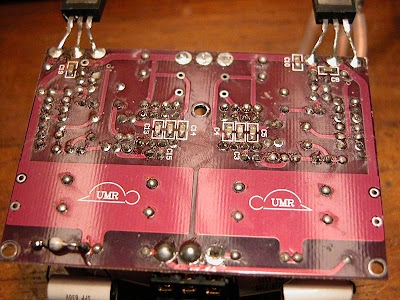

主放大板的背面也是焊油殘留很多。
順便清洗一下～
把主板跟電源裝回去，電源的晶體用金屬螺絲跟絕緣豆固定。線接好，作好保護措施，上電～～很好，電源輸出16V，放大輸出兩邊大概都在3mV以內，應該沒問題。拿出炮灰耳機試聽，苦主所稱的hum聲已經不見了，也沒有雜音；再換上SONY MDR-F1低阻抗耳機，音量要轉到最大聲才聽的到一點點嘶聲，修理完成了！
這部機器的用料相當不錯，包括線材也都是Mogami的機內配線，線路本身體質也好，聲音很好聽的！希望用家下次在拔插耳機的時候要多加注意，別再用力過猛了～～
順便把小弟以前製作的dynalo給貼一貼，以資紀念。
