番薯寶寶報效國家前的最後一個作品--MPA01/初試EPLUS60

原始的討論在音樂大廳

裸機安裝OK的樣子,輸出直流在3mv以內,偏流大致先調到50mA,俟機箱確定後再調一次。

主板,晶體都要鎖在機箱上


最傷眼的SMD穩壓,焊得很醜


DC-servo部份,先用OPA604擋一下


電壓放大,電流鏡還是有稍微配對過,補償電容100pF已經先焊了,有空來改33p


IRF9610


濾波都用silmics




測試以及調偏流




其間兩個聲道的正電壓,都一直有問題,此時輸出晶體都還沒焊上去,以為是板子哪裡標錯了,還打擾了雷恩佛跟寶寶一兩天,結果.....!

兩個全新的未配對IRF610都是壞的!

只能算我運氣背........還好零件箱還有剩610......

不過更慘的是........










......這裝箱的工作拖了兩年!!!




Eplus60是蠻好的機箱,夠深,裝的下很多東西.....
終於找到了一個好用途~

總之裝好了,燒一燒再說.....

全黑的,還滿給它褲的


旋鈕好像是yu-studio的


自己開孔就像狗啃的


內部空照,雙變壓器+整流濾波


ROE 4700μF/40V + UCC 舊版 0.47μF


主版上都自己帶穩壓

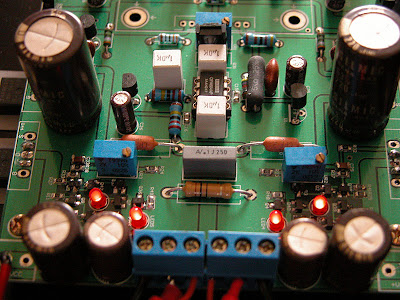

穩壓加上伺服


放大部分


IRF610/9610鎖在機箱上

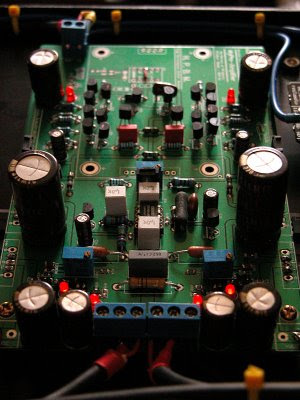

整個板子工作的狀態


目前把偏流大膽的調到100mA,整個機箱溫溫的,MOSFET也不會很燙。此舉非常值得,因為整個聲音的質感又上了一層樓,華麗但又不失穩重,層次很豐富,有膽機的架式,但又不會滋吱吱跟哼哼哼。至於那100pF改33pF,以現在的聽感來說是不用改了,整體的速度跟高頻細緻度都相當好!

贊啦!
