復古式 CD player 改裝

2005/1224
最近一個流行的話題，就是網友在DZ二手區出售的一部復古式CD唱盤，長的像古代的留聲機的那一部。其實相信大家身邊應該都有訊源了，不管是CD或是DVD唱機；那，為啥還要搞一部有一點過氣的低階CD唱盤呢？
我個人的理由是：
1.無聊。
2.跟流行。
3.手癢想改機～
4.沒聽過CDM-4的聲音。
對的，這部唱盤用的是古早的CDM-4搖臂式唱頭，許多過往的名機，如LH500R，LH800R，MARANTZ CD-15，Mark Levison No31， Jadis，Primare等，可都是用這顆頭呢。
總之開車去土城把他給拿了回來，先用Iris聽了一聽。濛濛的聲音，人聲也倒算是有個韻味，不過極不Hifi就是了。內建的兩顆小喇叭，聊勝於無，但是比沒有好。
有一位先進很早以前就玩過它了，留下許多資料給大家參考，我也是先參考過，才開始動手修改的，不可不看。關於拆卸，請參考frank9716君的圖解說明。感恩啊～～

先看一下原始的線路圖：

從TDA1543 輸出之後，接了一大串的電容電阻，以及一個JRC4560雙OPamp，作為低通濾波之用；之後接了10μF的電解電容跟一根電阻輸出。輸出接到電木的單 面板上，串了一堆電解電容，再以一個電晶體放大，又接上電解電容輸出。這些串在中間的零件，對音質都有很大的傷害。
我自己的做法是：
1. 在MKT310主板上：

• a. 4K7全部都短路起來；
• b. 10n/1n5/15n全部拿掉；
• c. 旁路電容換成Philips 220μF並連WIMA 0.1μF
• d. 交連電容換成10μF鉭質電容並連WIMA 0.1μF
• e. 輸出電阻短路

2.在RPM45副板上：

• a. 從輸入到RCA輸出中間的零件全部拆除，通往喇叭放大的地方不動；
• b. 輸入跟輸出中間串一根100R電阻。

解焊時請注意，不要把銅箔給拔斷了。

如下圖：

OPamp的位置，裝上8pin DIP的腳座，目前裝上的是EL2244高速雙OP。AD8620可能不行，因為正負電源大約是12-14V。
其他的部份，+5/-5V穩壓輸出的電容換成MUSE 100μF，靠近SAA7310附近的電容換成OSCON，麥拉電容都換成WIMA或是方形的電容，讓接腳不要伸出高於板子。說來就是自己爽一下，也順便消耗一下庫存。
幾張照片參考一下。

修改後上視圖：

下視圖：

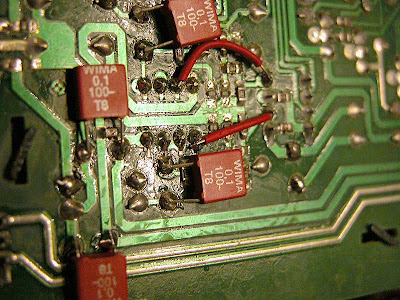

OP旁路跟輸出並聯的小電容：

目前的輸出OP--EL2244：

一些換上去的金屬膜電容：

輸出的100R電阻，廠牌為交直流0.5%：

震盪器黏在板子上的特寫：

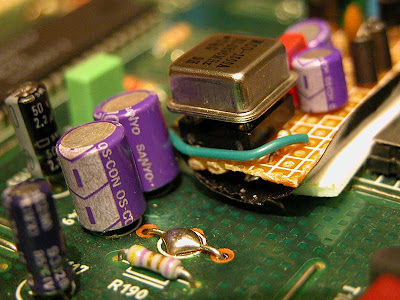

OSCON：

如 此先上電測試；此時留下來的小喇叭就有用了，有問題的話一定會有怪異的聲音出現......聽起來是沒問題。接上系統來聽，嗯，原來悶悶的感覺果然沒了， 質感也不錯，不過還是有一點霧霧的感覺，低頻也不夠結實。跟Sony CDP-XA5ES相比，音樂像在飄，定位感也不夠，整體來說還是不大好。

當然，還有一樣最重要的部份沒改：Clock。原廠當然只用了一個11.289MHz的石英跟電容構成震盪線路，這是一定要修改的。只要用一個便宜的XO加上電源，把輸出接近SAA7310的pin26就可以了。請見下圖。

用一小塊洞洞板跟幾顆零件，就可以搭起上圖的線路。我直接將洞洞板的底部貼上絕緣膠帶，再用雙面膠貼在MKT310的正面。
換 上CLOCK，小喇叭試聽OK，接上系統。開聲。嗯！整個Punch出來了！音場裡的霧氣也散去了，低頻變得結實了起來，而且有一種微妙的華麗躍動感，跟 Sony系統的堅實感不大一樣。整體還是有一點瘦，看看Run in一陣子會不會改善一些，或是考慮並聯一顆TDA1543上去。
他的左右聲道文字標示是相反的，但是顏色標示是對的。不知是改板了，還是原來就沒搞對。
至於箱子嗎.....希望有空可以再將它補強一點；或是賺點所費，訂製一個檀木箱.........
