黑膠唱片，這個令人又愛又恨的玩藝兒。真的是個過氣的軟體：收藏不易，難保存，每使用一次就傷害一次，加上播放硬體有許多難搞定的變數。可是另一個角度看：十二吋的大封面，曲盤在旋轉的模樣，可以更換唱頭得出不同的況味，仔細清理保存的滿足感，而且不能複製！如此顯得CD真的有點廉價了。不過我並不是黑膠的基本教義派，非LP不聽不可；只是小時候著實買了不少的LP唱片，所以聆聽LP就成了我自己私密的趣味了。
一台好的唱盤與唱頭是必備的；一部好的唱頭放大器更是不能少。我原本使用的唱頭放大器，是自己裝的Klimo Merlin phono stage，倒也一直相安無事，說實在還挺棒的，除了背景雜音及哼聲稍微有一點之外，不論是音色，實體感，音場等等都很令人滿意，這其中我也用OP作了一兩個唱頭放大，但是始終換不下這一部偽Klimo。當然有想過再裝一個真空管的唱頭放大，但是也一直淪於紙上作業，沒有好好的落實它。
有天去了Passdiy的網站，瞥見他們也搞了一部名喚PEARL的唱頭放大器，而且還供應PCB........不囉嗦先下載來看看。果然厲害，純粹單端放大，沒有負迴授，等化線路是CR衰減式，跟我自己喜歡的聲音好像蠻接近的。原來Pearl的穩壓跟放大線路放在一起，這好像不大妥當，剛好最近空閒的時間比較多，所以我就自己按照原來的PCB layout用Photoshop重新規劃了一塊新的雙面板。只是我自己住的地方不方便洗電路板，所以動起歪腦筋，用以物易物的方式請網友幫我洗板子。感謝Cuckold兄的幫助。

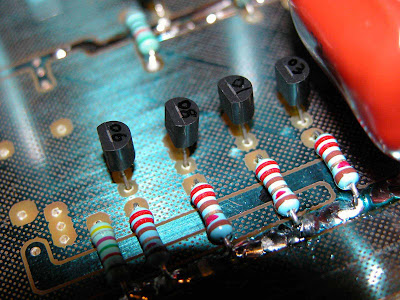

放大電路的部份，第一級是四顆2SK170BL並聯，加上一個ZTX450串疊出去，推動CR等化線路之後，經0.47μF交聯電容給2SK389這顆對稱 JFET再放大串疊一次，10μF交連輸出。因為零件的取得以及主觀看法，我做了一些更改，如ZTX450改成MPS8099，0.47μF改成 2.2μF。當然連帶地在電路板上也做了些調整嘍。

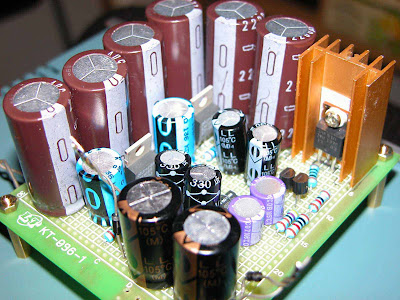

穩壓部份，本來想用DZ的Speedo來推推看，但實時作時發現他會高頻震盪，而且偏流設定的地方有點太微妙了，所以繼續尋尋覓覓。剛好要跟UCC兄買電容，記得他有不錯的穩壓電路，就順便詢問， UCC兄慷慨惠賜電路兩張，萬分感激。因為著作權的關係，在下不能登出穩壓電路圖，只能說這是窪田穩壓的精緻板吧！
主要元件，2SK170BL可以在DZ買到，2SK389可以跟苦主買，至於ZTX450這個只能跟國外訂購，我是用MPS8099來取代。有人問過 Nelson Pass，他說只要是hfe大於100，任何像樣的（規格相容的）電晶體都可以代用。這也是我不用ZTX451的原因。電阻部份，等化線路的電阻用佑昇的 Philips 0.25W∕0.1%，其他的一大部份是跟交直流購買了SEI低雜音∕0.5%訂製電阻等。電容部份，大電容用NCC 2200μF/50V，PP電容在第一版用了何博士的2.2μF，MKT 10μF；等化線路則是用零售店買的電容，想先聽聽看聲音如何。不過我自己事後檢討，應該要一次到位，否則這種市售的感光電路板，非常不耐解焊，只要三心二意，換個零件，很可能銅箔就會脫落。所以我後來把UCC電容換上去的時候，吃了一些苦頭，害我以為機器已經毀了說......

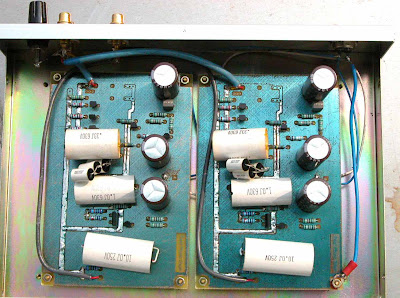

在放大電路完成後，裝進元山的機箱，穩壓並沒有裝箱。變壓器是跟SSW訂製的超級無敵重EI變壓器，你看的出來這個變壓器只有一安培嗎？ 開聲試聽了。搭配的唱盤是我去年底在Ebay標到的經典自動唱盤－Technics SL10。當唱針放下去的那一刻，聲音出來，哇！好乾淨的聲音呀！原來背景雜音不見是如此的美妙，所有的細節都跑出來了，真的不太像是我印象中黑膠唱片應該有的聲音喔。第一版透明度稍有不足，換上了UCC電容以後當然就沒這個問題啦。那麼，跟我原來的寵機Klimo Clone比呢？嗯，真空管的寬鬆感，晶體機果然作不太到，而且低頻收得有點太緊。這可能看看煲一陣子之後會不會改善嘍。

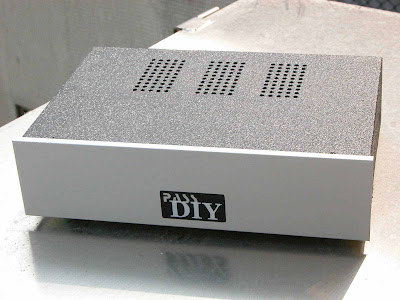

最後把機箱噴上石材噴漆，穩壓裝在塑膠盒子裡並用錫箔紙做屏蔽，加上一顆藍色LED，VOILA！大功告成！親個嘴兒！
增加一些新照片，包括換上UCC電容的照片，以及貼上"PASSDIY"貼紙的照片！這個貼紙是PASSDIY網站回饋給提供作品給他們的網友，小弟不才，也曾提供照片給他們～嘻嘻～
