AT4060麥克風--之一--電源

部落格很久沒更新了，因為家裡有事，一直沒有心力繼續做或寫。

最近算是可以稍稍恢復正常，朋友也叫我幫它看看他的麥克風，是否有什麼地方可以玩一玩。
他的麥克風是Audio Technica AT4060真空管麥克風，裡面有一隻6922真空管；搭配的電源是AT8560。諸元在官網應該都可以查的到。

關於麥克風本體，先不打算去動它，茲事體大。所以我就先把power supply給打開來，研究看看是何模樣。

這是機器的正面，有LED顯示。



這是機器背面。



輸入輸出。

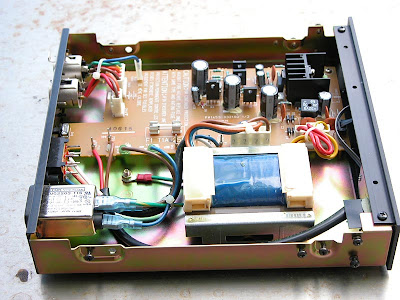

上視圖。



電路板。


AC電源接到PCB上做選擇。



紅黃線為次級。


目前量得高壓次級為145VAC，燈絲為14VAC。

高壓穩壓是透過負回授機制得到約120V的高壓，燈絲部份還沒細看，似乎是用電晶體當buffer穩壓，這等到有空把PCB翻起來看就知道了。
